Red Bull RB14 23 インダクションポッドとオンボードカメラ

インダクションポッドの固定

インダクションポッドのボディへの取付けは、整備性を考慮し両面テープではなくねじ留めで。

 インダクションポッド側面にプッシュピンで印しを付けます。

 取り付け位置を確認し、ボディにも印しを付けます。

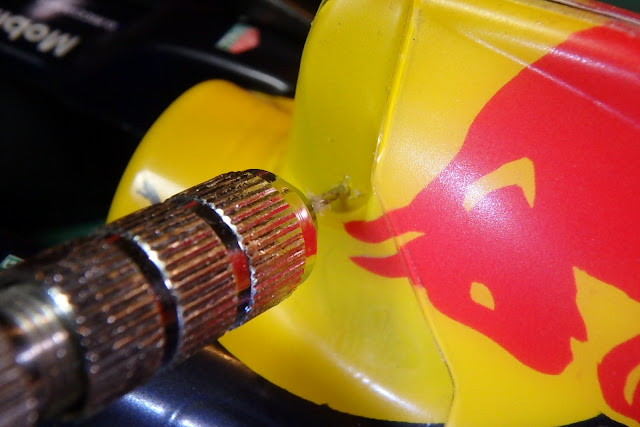

 Φ1.0mm ドリルで穴あけ。

 ボディ側も Φ1.0mm ドリルで穴あけ。

 M1.4 タップでねじを切ります。

 M1.4 精密ねじで固定します。
※板厚を考えると長さは 3mm もあれば十分です

インダクションポッド開口部のブラックアウト

裏側から塗装すると、ブラックの塗装にしか見えないので・・・黒のマスキングテープを使います。現状で、貼り付けた時の見え方が一番です。耐久性や耐候性は低いですが、手軽に貼り直すことができます。

 開口形状を方眼用紙に描きます。

剥離紙に貼り付けた黒マスキングテープに、ペーパーセメントで貼り付けます。

 丁寧にカット。

 方眼用紙が貼り付いた状態で、丁度良い位置に貼り付けます。

方眼用紙を剥がします。

オンボードカメラが付いた状態で側面から。ちょっと支柱が長かった（高かった）ような・・・。
