Red Bull RB14 21 インダクションポッド 2

塗装の準備
※事前にインダクションポッド内側にプライマーを塗装

 Red Bull マークのマスク（一部）を切り出します。

マスク位置を確認しながら貼り付けます。

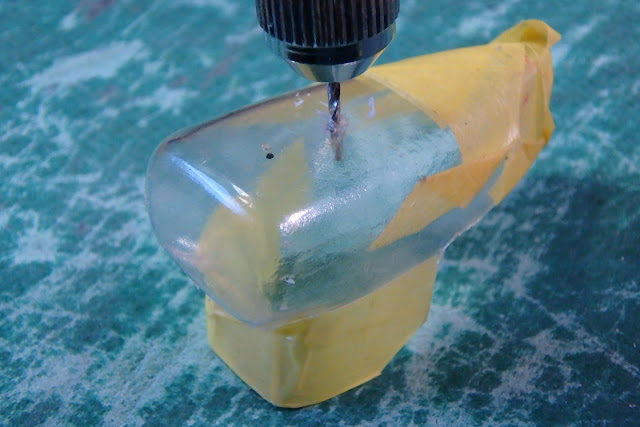

塗装の前に、オンボードカメラの取付け穴を開けます。前側の印はLEDの貫通穴、後はオンボードカメラの固定ねじ穴。Φ1.0mm ドリルで穴あけ。

前側の LED 貫通穴は、Φ1.0mm ドリルで穴あけ後、Φ3mm LED が抜けない程度に収まるよう、穴の大きさを調整します。

 後の穴はM1.4 タップでねじを切ります。

 オンボードカメラ側の穴位置を確認。

オンボードカメラ基部にΦ1mm ドリルで穴をあけ

 M1.4 タップでねじを切ります。

 固定用のM1.4 精密ねじに、ポリカーボネート板を一穴パンチで打ち抜いて作った平ワッシャーを取り付けて、ねじの抜け対策。

 インダクションポッドの内側に取り付けます。

 オンボードカメラと仮組みします。

LED を組み込んで発光テスト。透明材部分が全体に光ります。

ボディのインダクションポッド部分に、LED のコードを通す穴を開けます。

この状態から、さらにカッターナイフで大きくします。

黄色を塗装したインダクションポッド。マスクを剥がす前に、ホワイトで裏打ちしています。

黄色は、Mr.COLOR 4 イエローと 113 RLM04 イエロー　を1:1で混ぜたものを使用。
※念のためレッドの塗装前にイエロー（ホワイトの裏打ち）部分をマスク

レッドを塗装。

レッドは　Mr.COLOR 79 シャインレッド。

遮光状態の確認。全体の裏打ちをしていないので、LED の光が透けています。
※造形の奥の部分に塗料がしっかり付いていません

内側全体にホワイトで裏打ち。

さらにガンメタルで裏打ち。

Φ2mm の一穴パンチで穴を開けたスクラッチガードフィルムを小さくカットします。

オンボードカメラ取付けねじ部にスクラッチガードフィルムを塗装保護として貼り付けます。

 ポリカーボネート平ワッシャー付き M1.4 精密ねじを取り付けます。

遮光のため、 LED発光基部に収縮チューブを被せます。

 LED 貫通穴周辺に、遮光を兼ねてラバー系両面テープを貼り付けます。

遮光不足だったので、 LED発光基部の収縮チューブを長くします。

下側への光漏れがほぼ無くなりました。
