McLaren MP4-31 16 DRS 2

DRSユニットは、FW37と同じく支柱一体で製作します。今回は、基部のモンキーシートもトライします。
参考→Williams FW37　7　エキゾースト & DRS

前回製作の形状を参考に、t=0.5mm PET板を3枚積層して造形。最上部は厚みを持たせるため、さらに左右に1枚ずつ貼り付けています。 パテで端面を整えます。
※モンキーシート取付け部とエキゾーストパイプ固定部は、積層している面を接着しない。

リヤウイングアッパーエレメントに埋め込む部分は少し長めに。エキゾーストパイプとの接合部とモンキーシート取付け部は余裕を持った長さ で作っておきます。

下塗りの完了したDRSユニット。エキゾーストパイプと接着する下端部を左右に折り広げています。
塗装は、ポリカとは逆の手順で行います。タミヤTS-38ガンメタル→TS-71スモーク。

エキゾーストパイプ

塗料は、Mr.COLOR　SM05スーパーチタンを使います。

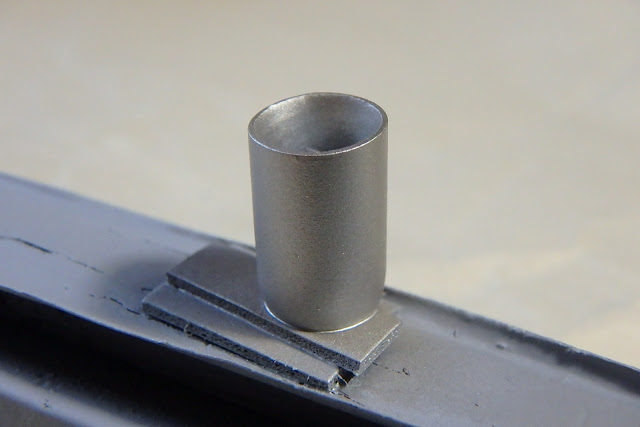

エキゾーストパイプはΦ5mmアクリルパイプで造形し、塗装前に端部が薄く見えるように、内側を削っておきます。

モンキーシートの造形方法を考えてたところ、いいものを見つけました。（というか目の前にありました）炭酸飲料PETボトルの一部を使います。

ネックの部分の、曲面部分を使います。

 キャップ部（肉厚があるので慎重に）を水平に切り取り、

 写真のようにトリミングします。

ネック部を斜めに削り、DRS支柱のモンキーシート取付け部が収まるように切り欠きます。（下画像）

プライマー塗布後、DRSユニットと同じ手順で塗装します。まずタミヤTS-38ガンメタル。

TS-71スモークを塗装。

 TS-71スモークを塗装。（2回目）

TS-71スモークを塗装。（3回目）

 エキゾーストパイプの外側をマスクし、内側をマットブラックで塗装。

Φ8mmアクリルパイプで造形し、TS-38ガンメタル＋TS-71スモークで塗装したエキゾーパイプカバーに接着します。
※右端はシャシーに固定するための形状。

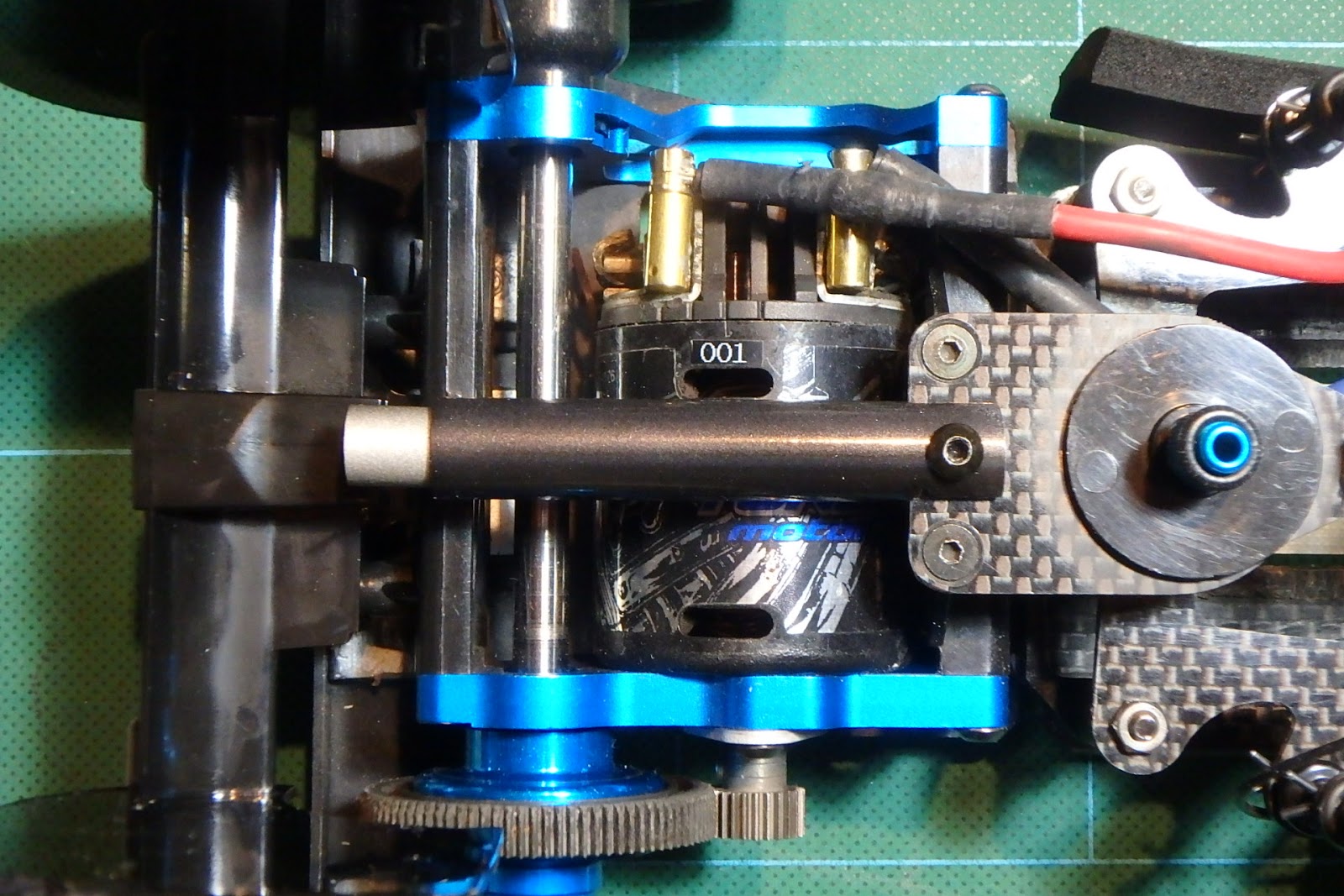

エキゾーストパイプカバーはフリクションプレートの真ん中の穴を利用して固定します。

DRSユニット支柱のモンキーシート取付け部を左右に広げます。モンキーシート裏面と接着します。

エキゾーストパイプ固定部は、パイプの丸みに合わせてRを付けます。

リヤウイングアッパーエレメント可動ロッドをシルバーで塗装します。

リヤウイングの完成後、取り付けます。
