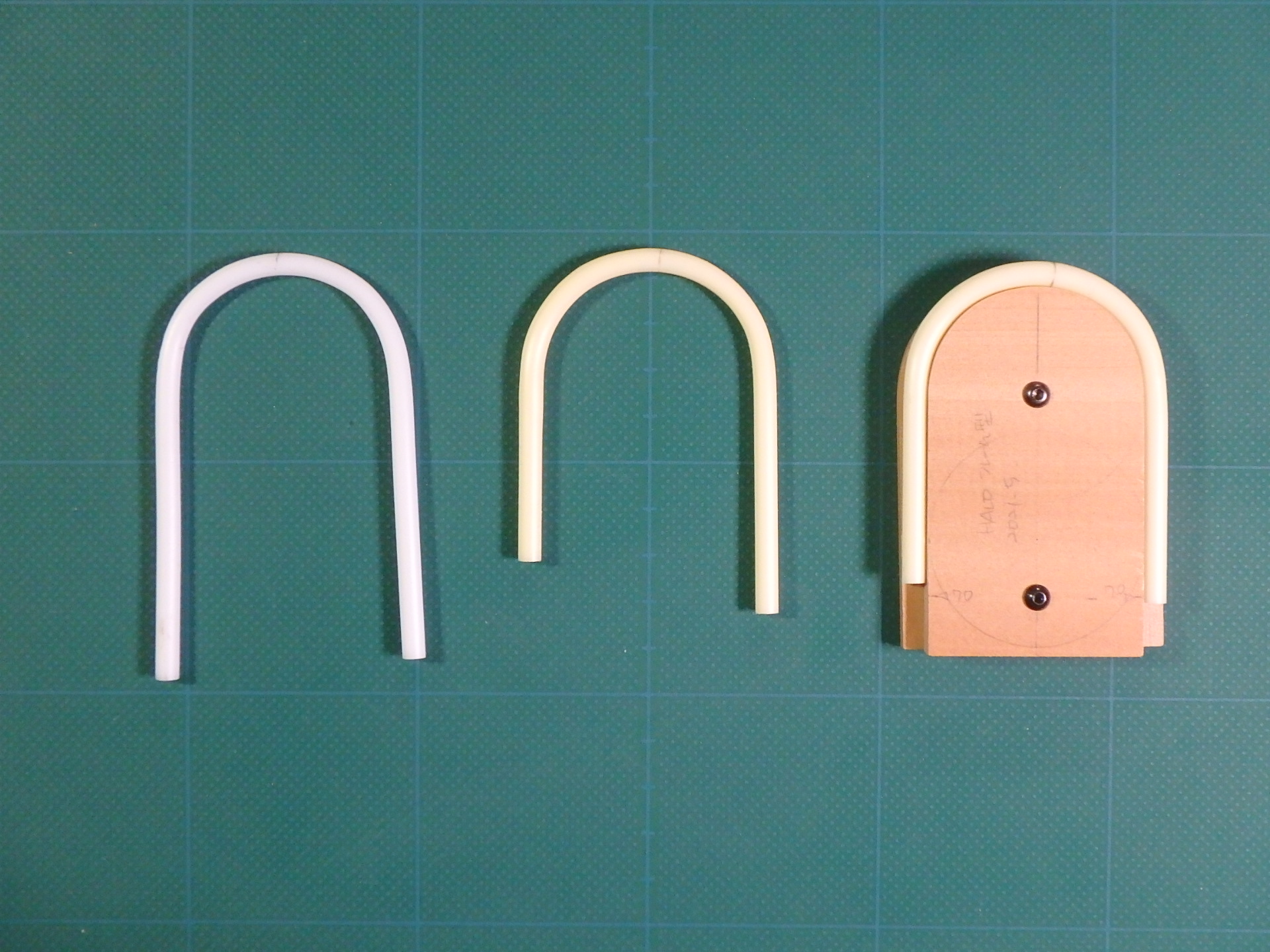

Halo 5 寸法変更 1 の成型枠を使い、TAMIYA プラ材丸棒・直径5mmを加熱成形します。
複数個、成形します。
Haloのパーツ。
左上：結合パーツ（0.5mm PET）、Halo本体（プラ材丸棒5mm）
左下：支柱側面（0.5mm PET）、支柱中心（1.0mm PET）、支柱側面（0.5mm PET）
※支柱中心の下端にはボディに引っ掛けて固定するフック形状
1.0mm厚の支柱中心に0.5mm厚の側面を貼り付けます。
Halo 本体に接着。
角度を調整し、支柱を接着します。
接続部の補強を兼ねてパテを盛って造形します。
パテ盛り部分をサンドペーパーで整えます。
ボディ取付け部の加工
HALO 取り付け位置に印しを付け
直径1mmのドリルで印しの位置に穴を開けます。
前後に空いた穴の間を
切り取ります。

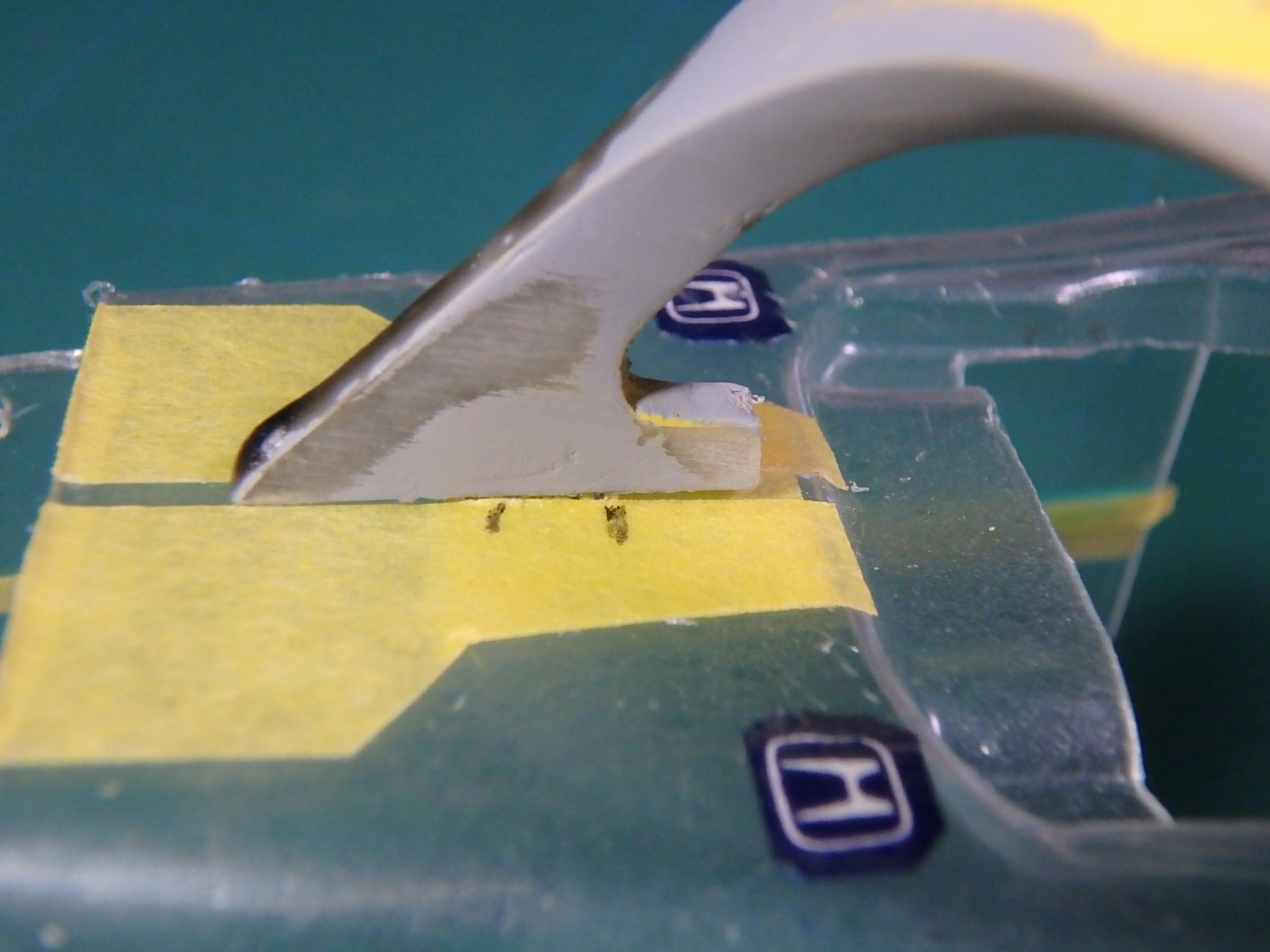

HALO を仮固定してみます。上下方向で挿入し、
後方にスライド。
※開口部の後側を削って微調整します
最終的にHALO本体後端をボディ裏側から精密ねじで固定します。（次回）
