Red Bull RB14 12 DRSユニット

厚さ 1.0mm と 0.5mm のポリカーボネイト板を使います。

 方眼ボール紙で形状確認の試作後、ポリカーボネイト板から切り出します。
基本的に3枚とも同じ形状です。左右は  厚さ 0.5mm 。真ん中は 厚さ1.0mm 。真ん中にだけリヤウイングアッパーエレメント作動ロッドの造形（少し長め・現物合わせでカット）があります。

3枚を溶剤系接着剤で貼り合わせます。

Red Bull の DRS ユニットは、メインエキゾーストのアウターカバー（？）に付いているようなので、そのアウターカバーを製作します。素材はメインエキゾーストと同じアルミパイプ。直径 10mm ・ 厚さ 0.5mm でエキゾーストに使ったパイプがぴったり収まります。

 DRSユニットと同じ前後寸法でカット。切り口の内側に出来たバリをバリ取りだけでなくサンドペーパーなどで丁寧に削っておきます。

メインエキゾーストに取り付けられるよう、下側を削ります。

 ポリカーボネイトの切り口の角を落とします。

 パテ盛り。

 サンドペーパーなどで整えます。

 プライマー→サーフェイサー

瞬間接着剤でアウターカバーに固定します。

 仮組したリヤウイングのアッパーエレメント前側に、DRSユニットを差し込む切り欠きを加えます。
※アッパーエレメント可動部上面のフラットクリヤー塗装が一部剥がれています

エキゾーストパイプの前側からアウターカバーを被せます。

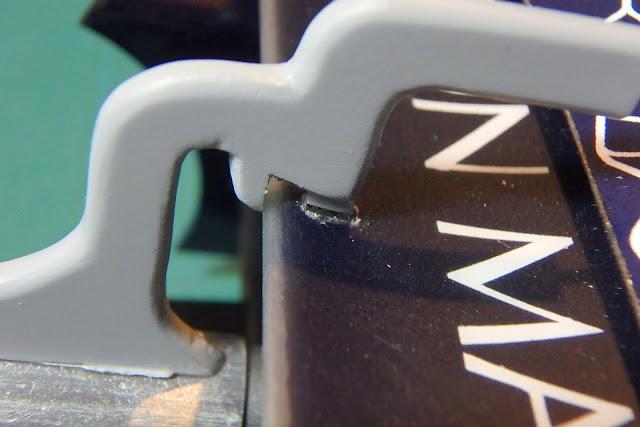

 アッパーエレメントの前端部分との隙間が気になります。

隙間をパテで調整し、全体にサーフェイサー塗布。

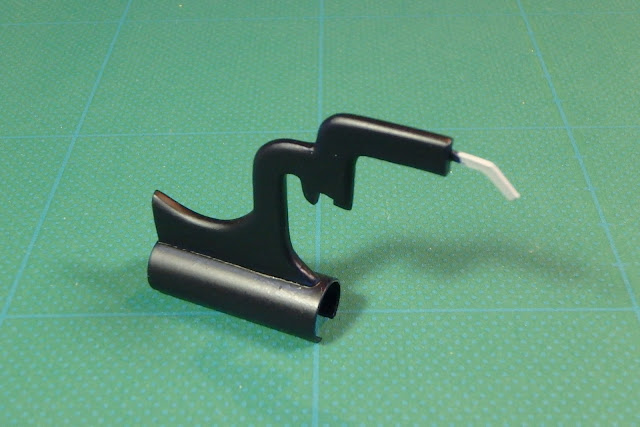

 TS-55 ダークブルー　→　フラットクリヤー　を塗装。

作動ロッドは　MR.HOBBY の Mr.METALCOLOR ステンレスを塗装。
