Kimi Raikkonen 2018 2

スポンサーロゴ等をグラフィックソフトで作成・調整し、ラベル用紙に印刷します。

以前印刷していたヘルメットメーカーロゴのストック。

"BELL" の中から丁度良い大きさを切り出します。

新しく作成した "MISSION WINNOW" のロゴ。

ロゴは、事前に紙に印刷して大きさを確認しています。

切ったデカールをそのまま貼ると、切り口が白く目立つので、背景の色をマーカーでタッチアップします。

黒、青、赤のマーカーを使用。

シールドバイザーの固定穴位置（カラーリング）が左右でズレています。

Scuderia Ferrari SF71H 7 エキゾーストパイプ

エキゾーストパイプ

アルミパイプを使い、太いエキゾーストパイプと細いウェイストゲートパイプを再現します。
素材の寸法は　Φ12mm・厚さ1mm×15mm、Φ11mm・厚さ0.5mm×15mm、Φ9mm・厚さ1mm×40mm、Φ3mm・厚さ1mm×40mm。

 エキゾーストパイプを保持する2部品構成のカバーパイプ。

エキゾーストパイプを差し込みます。

この様に配置します。エキゾーストパイプとウェイストゲートパイプは肉厚が薄く見るよう車両後方の内側を削っています。

 ゴム系接着剤で、ウェイストゲートパイプをカバーパイプに接着します。

エキゾーストパイプとカバーパイプ、パイプブラケット（PET板透明部品）を精密ねじで固定します。
それぞれ固定位置にΦ1.0mmの穴を開けます。

カバーパイプ・アウターの穴にM1.4 タップでねじを切ります。

 カバーパイプ・インナーの穴にもM1.4 タップでねじを切ります。

エキゾーストパイプにもM1.4 タップでねじを切ります。

 駆動系に使用しているTB-03ギヤケースに両面テープを貼り付けます。

 アルミパイプを組み合わせてM1.4精密ねじで固定し、パイプブラケット前端はモーターブラケットに両面テープで固定します。

ウイング（アッパーエレメント）ステー

厚さ0.5mmポリカーボネートで作ったウイングステーを TAMIYA PS-23 ガンメタルで塗装。

真ん中に固定用の穴を開けます。

ウイングステーをTB-03ギヤケースに固定するプレート。ポリカーボネート板で製作。

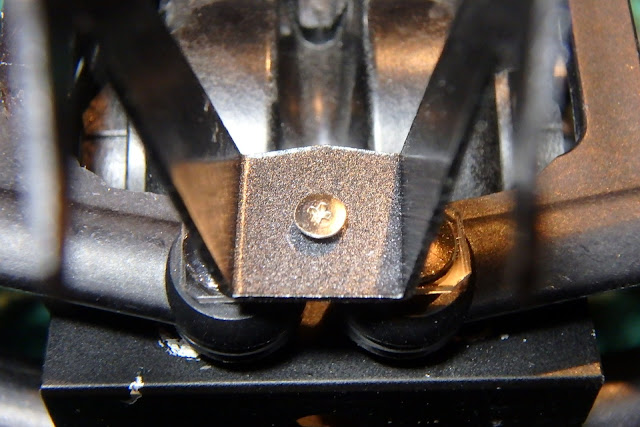

リヤサスペンションアッパーアーム後側に共締めします。

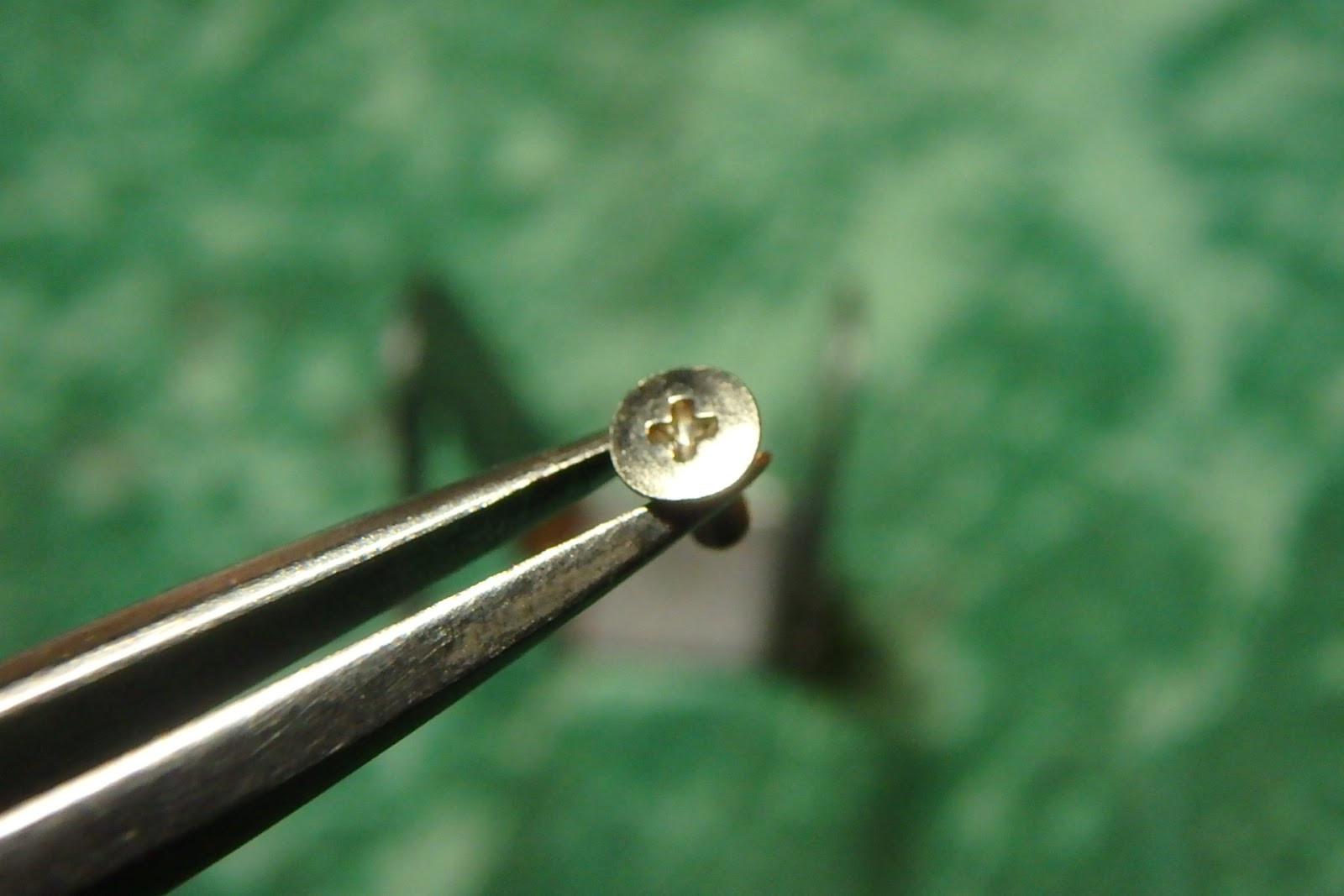

M1.4 超低頭ねじで固定します。

エキゾーストパイプとウエイストゲートパイプの間にウイングステーを通します。

Kimi Raikkonen 2018 1

2018年のKimi Raikkonen 選手のヘルメットを製作します。

TAMIYA フェイス付ヘルメットを原型に複製し、チンガード部と帽体のシルエットをBell風に改造したものを使います。

 基本となる水平ラインをテーピングしつつ、シールドバイザーを取付けます。
※シールドバイザーがカラーリングの位置決めの目安になります
※シールドバイザー製作については　Jenson Button 2016 7　艤装　を参照ください

 取付穴位置をプッシュピンで印します。

 ピンバイス＋Φ1.0mmドリルで穴を開けます。

 M1.4 タップでねじを切ります。

M1.4超低頭ねじで固定します。

片側をまず固定します。

 反対側も同じ要領で取り付けます。

 バイザーを外し、カラーリング（マスク）を再開します。

今回から、マスク（塗装する色）の区別がしやすいよう、カラーマスキングテープを試しています。

カラーリングの幅に合わせて細くカットした赤マスキングテープを貼って、ラインを確認します。

明るい赤の部分、MR.COLOR 79 シャインレッドを塗装後、マスクを追加して、濃い赤の部分にMr.COLOR 3 レッドを塗装します。



赤をマスクしてMr.COLOR 34 スカイブルーを塗装。マスクを追加し今度はMr.COLOR 65 インディブルーを塗装。

 頭頂部の細い赤ラインをMr.COLOR 79 シャインレッドで塗装。

 黒ラインを塗装。

塗装の剥がれなどが見られます。部分的に修正・微調整しつつ次の段階に。

 全体をマスクし、正面と側面の黒を塗装。

 頭頂部を塗装。

乾燥後、スポンサーデカールを貼り付けます。
