Jenson Button 2016 7 艤装

シールドバイザー

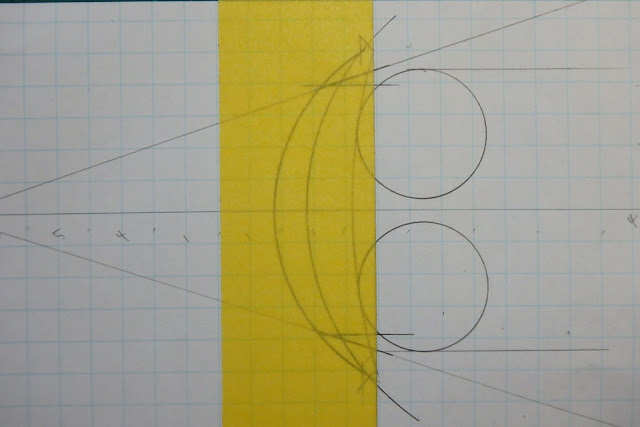

0.3mmシャープペンシルで描いたシールドバイザーの図面。

 マスキングテープを表面に貼ると、線が転写できます。

 炭酸飲料PETボトルに貼り付けます。

 内側からは、マスキングテープに転写した線がはっきり見えます。

内側から切り出します。

端に丸みをつけてカット 。

シールドバイザーの固定には、M1.4×3.5mmを使います。

φ1mmのドリルで穴を開けます。

 ヘルメットの丸みに沿うよう、反りを強くします。

シールドバイザーの取り付け位置に合わせて、片側にプッシュピンで印しを付けます。
※赤い印しは中心

 φ1mmドリルで穴を開けます。

 M1.4のタップでネジを切ります。

M1.4ネジで仮留め。

 反対側にも、同じようにプッシュピンで印しを付けます。
同様にドリルで穴を開け、タップでネジを切ります。

両側を仮留め。

ストックしているパッケージ（写真右）を使って、シールドバイザープロテクターを作ります。

球状の側面を使います。 切り出す目安にマスキングテープを貼っています。

シールドバイザーの上部分に貼り付けます。

2つ分取れましたが、片側は少し短いようです。

形状を整えて。

位置の目安として細切りのマスキングテープを貼り付けます。
バイザープロテクターは裏からガンメタリックを塗装（カーボンのイメージ）。

貼り付け位置を確認。

固定には薄手の両面テープを使います。

シールドバイザープロテクターのグラフィック

"JOHNNIE WALKER"スポンサー とヘルメットグラフィックのデカールを作成。

 R定規で切り出します。

  端部をブラックアウト。

青いラインの端は、青色マーカーを塗ります。

仮貼りしたあと、一旦取り外して、裏側から圧着します。

ヘルメットグラフィックの部分は、3次曲面なので、デカールが少し浮いています。

0.3mmシャープペンシルで作図した後頭部のスポイラー形状。

 シールドバイザーと同じように、マスキングテープに転写し、PETボトルに貼り付けます。

切り出したスポイラー。

フラットペンチで端を折り曲げます。

ゴム系接着剤で貼り付けます。

HANSフックにはM2×2mmの超低頭ネジを使います。
