六角レンチのサイズ識別

ヘックスビスやイモネジに使う六角レンチやヘックスドライバー。

サイズが見分け難かったので、一工夫しました。

カラー収縮チューブを使います。
※写真のものは100円ショップで購入

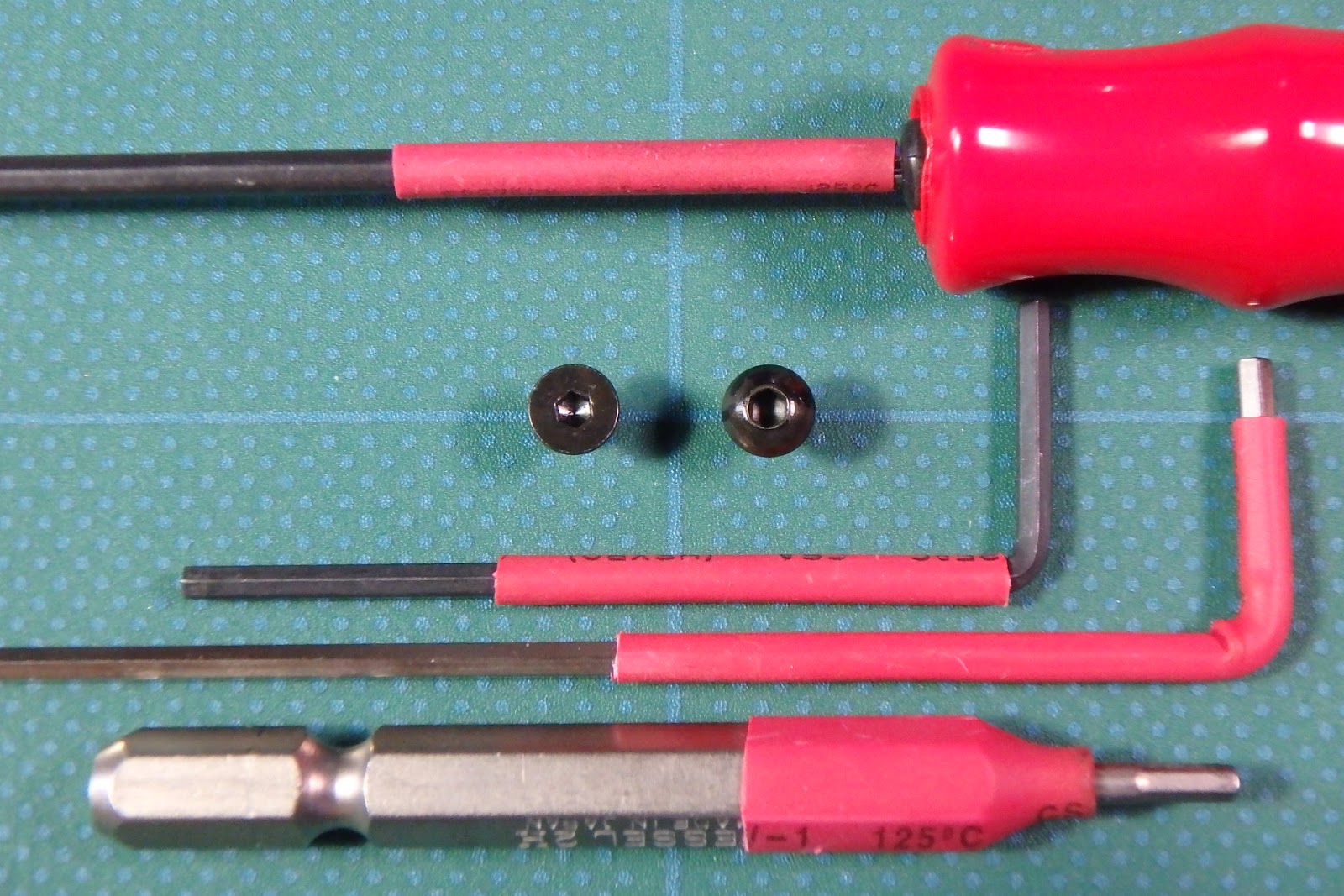

同じサイズの六角レンチやヘックスドライバー、先端工具のシャフト部分に同じ色の収縮チューブを被せます。
一目で見分けられるようになりました。


僕は以下のように色分けしています。

M3 イモネジ用（六角平径　1.5mm）　黄色

M3 ヘックスビス用（六角平径　2mm）　赤色（一番よく使います）

M3 六角穴付ボルト用（六角平径　2.5mm）　青色

精密ドライバーにも被せています。
M2 以上　赤色
M1.7 以下　黄色

Scuderia Ferrari SF71H 4 Halo 3

Halo を塗装しましたが、ミラーハウジングに造形を追加します。

ボルテックスジェネレーター？を追加します。取り付ける部分の塗装を削ります。

厚さ0.5mmのプラ板から1辺1mm程度の三角形を切り出します。

ハウジングの外側（上面）から透明テープを貼り、その上に三角形に切り出したプラ板を並べます。

溶剤系接着剤で接着します。

 サンドペーパーで上下面を整えます。

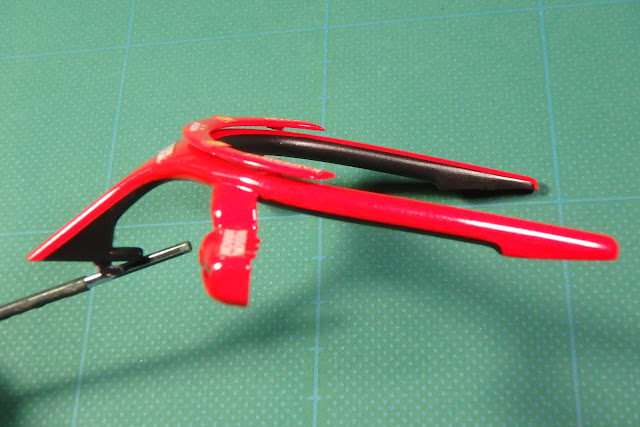

Halo 本体とミラーステーをマスクして再度塗装します。

Halo 上面の空力パーツは厚さ1.0mm のPET板で製作。

スポンサーデカールはグラフィックソフトで作成しデカール用紙に印刷。カットした切り口に赤マーカーを塗ります。

デカール貼り付け後、全体にクリヤーを塗装。

 空力パーツに貼り付けるスポンサーロゴ。

デカール貼り付け後、クリヤーを塗装。

 Halo の内側のブラックアウトのためのマスク。

セミグロスブラックを塗装。

鏡面の製作

鏡面のステーは厚み1.0mmプラ板で製作。

セミグロスブラックで塗装。

ミラー鏡面を貼り付けます。

2面構成の鏡面を再現。

 上面の空力パーツは3カ所の支柱部で両面テープ貼り付け。

前側はフック形状、後側は精密ねじでボディに固定します。

Scuderia Ferrari SF71H 3 Halo 2

ミラーパーツの真空成形

自作真空成形器で成形。

少し皺が発生していますが、上の部分を使うので問題ありません。

 失敗に備えて左右2個ずつ成形しました。ミラーハウジングに切り出す形状の目安としてマスキングテープを貼ります。

ミラーステーを切り出します。

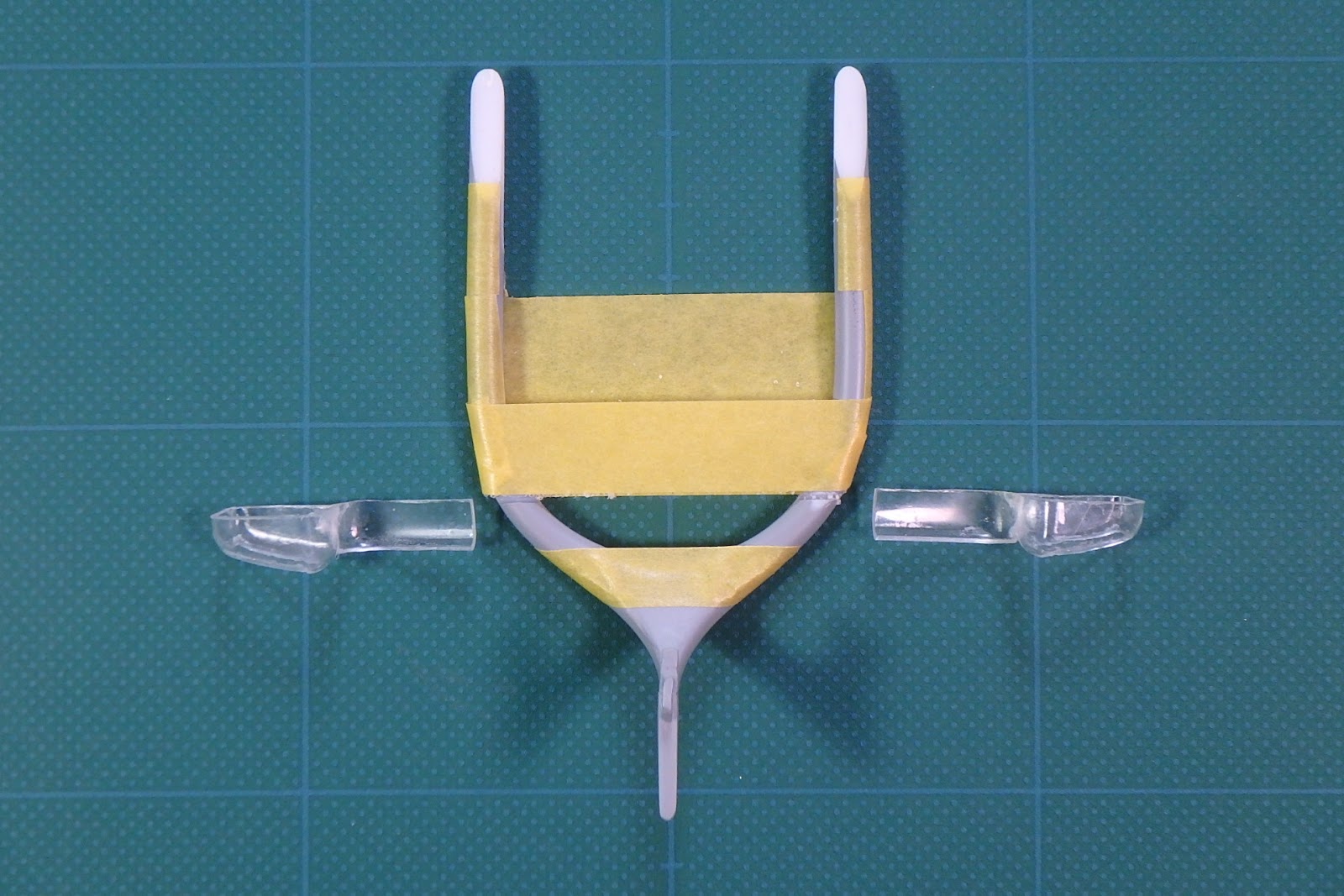

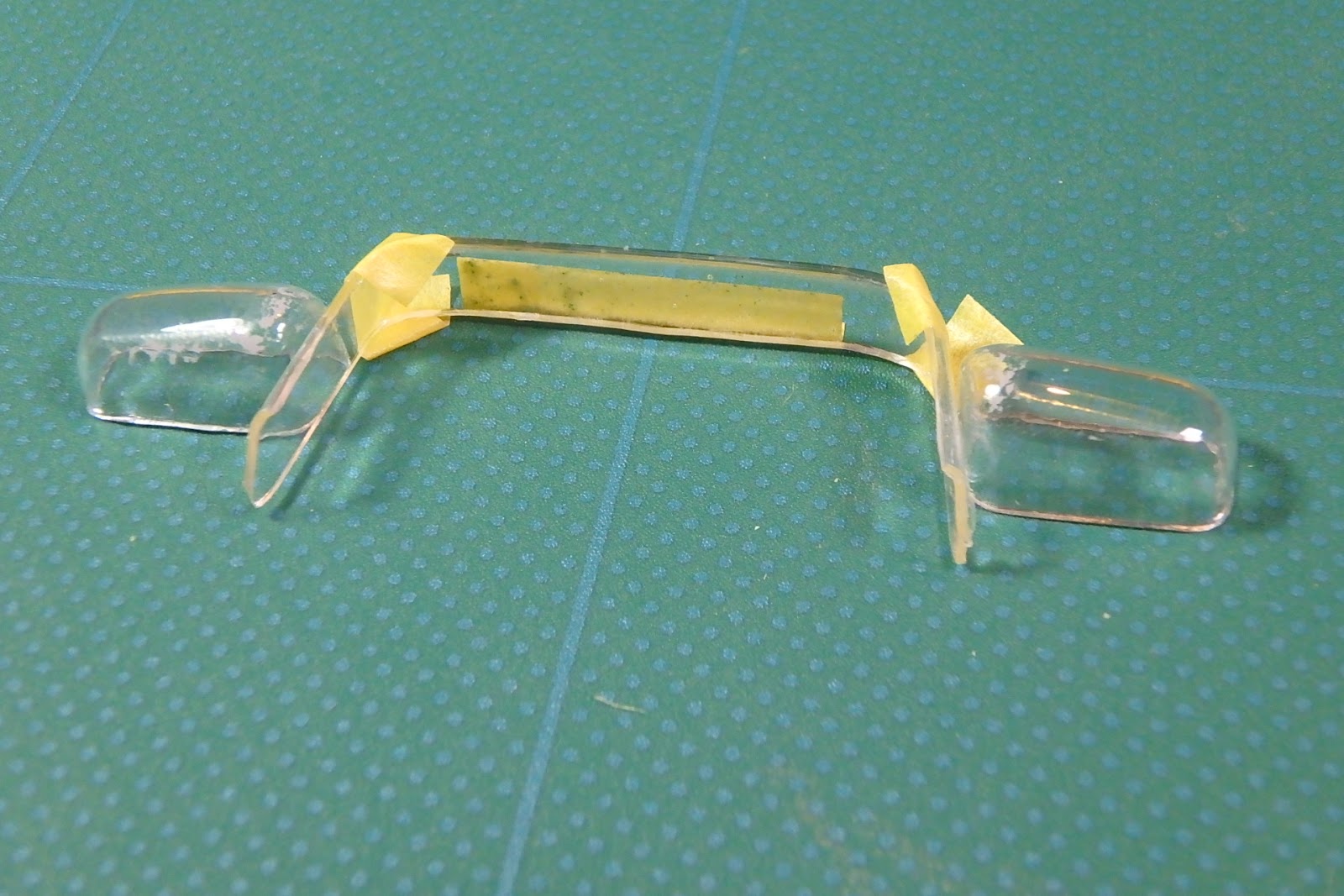

 切り出したミラーステーとミラーハウジングを仮組み。

接合部分に目印としてマスキングテープを貼ります。

 マスキングテープの上に並べて瞬間接着剤で貼り付けます。

貼り付いたマスキングテープは整形時に削り取ります。

全体を整形。

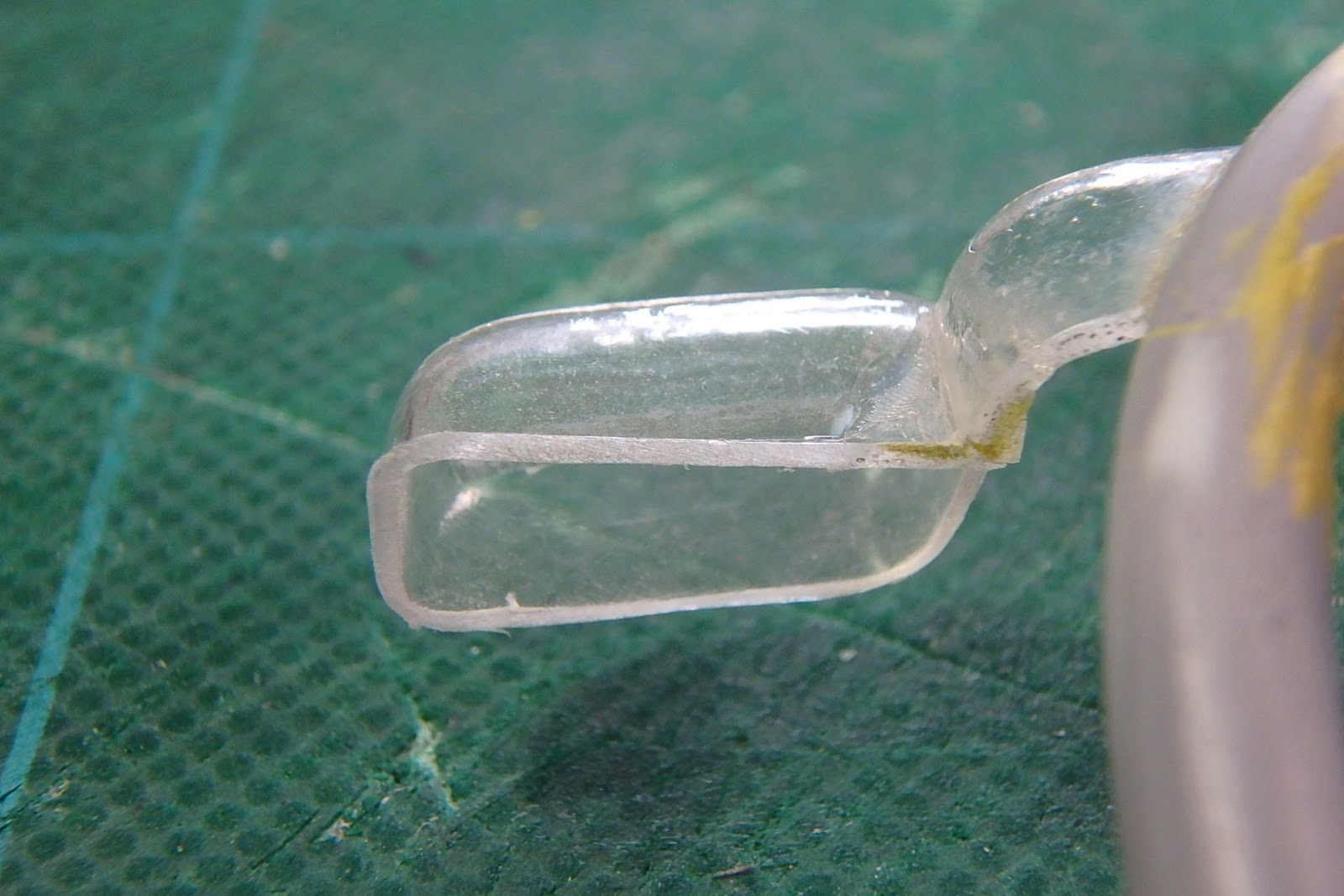

 ミラーハウジングの開口部を加工します。

開口部分にマスキングテープを貼ります。





 大雑把にドリルで先穴を開けます。

カッターナイフとヤスリで開口形状を整えます。

Halo 本体に取り付けます。

取り付け位置にマスキングテープを貼り、切れ込みを入れ

ミラーステーが収まる部分を凹形状に削ります。

仮留め。

 瞬間接着剤で接着します。

ミラーステーの基部にパテを盛ります。

 整形。

 ミラーハウジング形状を一部修正します。

プライマー　→　サーフェイサーを塗装。
