Red Bull RB14 3

ノーズ成形型R付け（前回の補足）

Rの大きさは、ボディのR（ボディ内側）を参考にします。

成形したノーズとの接合部分は、現物合わせで調整するためボディのノーズ部は少し長め（ノーズから見ると短め）に残しています。

断面付近の内側RをRゲージで測り、同じ大きさで成形型にRを付けます。

写真では　R3（半径3mmのR)


ノーズの真空成形

A5サイズの素材用に自作した台にセットして成形します。台の表面の吸引穴は、各原型に合わせてその都度開けたもの。先端のアンダーカット部分もきれいに成形できました。（写真撮り忘れ）


ボディ塗装

ボディ側面のRedBull ロゴのマスクです。まずは大きさが異なる複数のサンプルを普通紙にプリントし、表面に貼り付けて位置と大きさを確認します。
※マスク作業の前に、ポリカボディの裏側を洗浄し・プライマー（またはクリヤー）を塗装しています

はじめにサイドポンツーン（裏）に貼り付けます。ロゴの上部分がボディまで達しています。（写真は左側）

 ボディ側の貼り付け位置の精度を高めるため、表面から切り出した文字を、ボディと組み合わせた状態でサイドポンツーンのロゴに重なるように貼り付けます。開口付近・絞り込み部分は、貼り付け位置を上下方向で若干調整しています 。（写真は右側）

ボディとサイドポンツーンの合わせ部分でカットします。（写真は右側）

（写真はボディ左側）

 ボディ側のマスク位置（写真は左側）

裏側からロゴの形状に切り出したマスキングテープを貼り付けます。（写真は左側）


Red Bull マーク

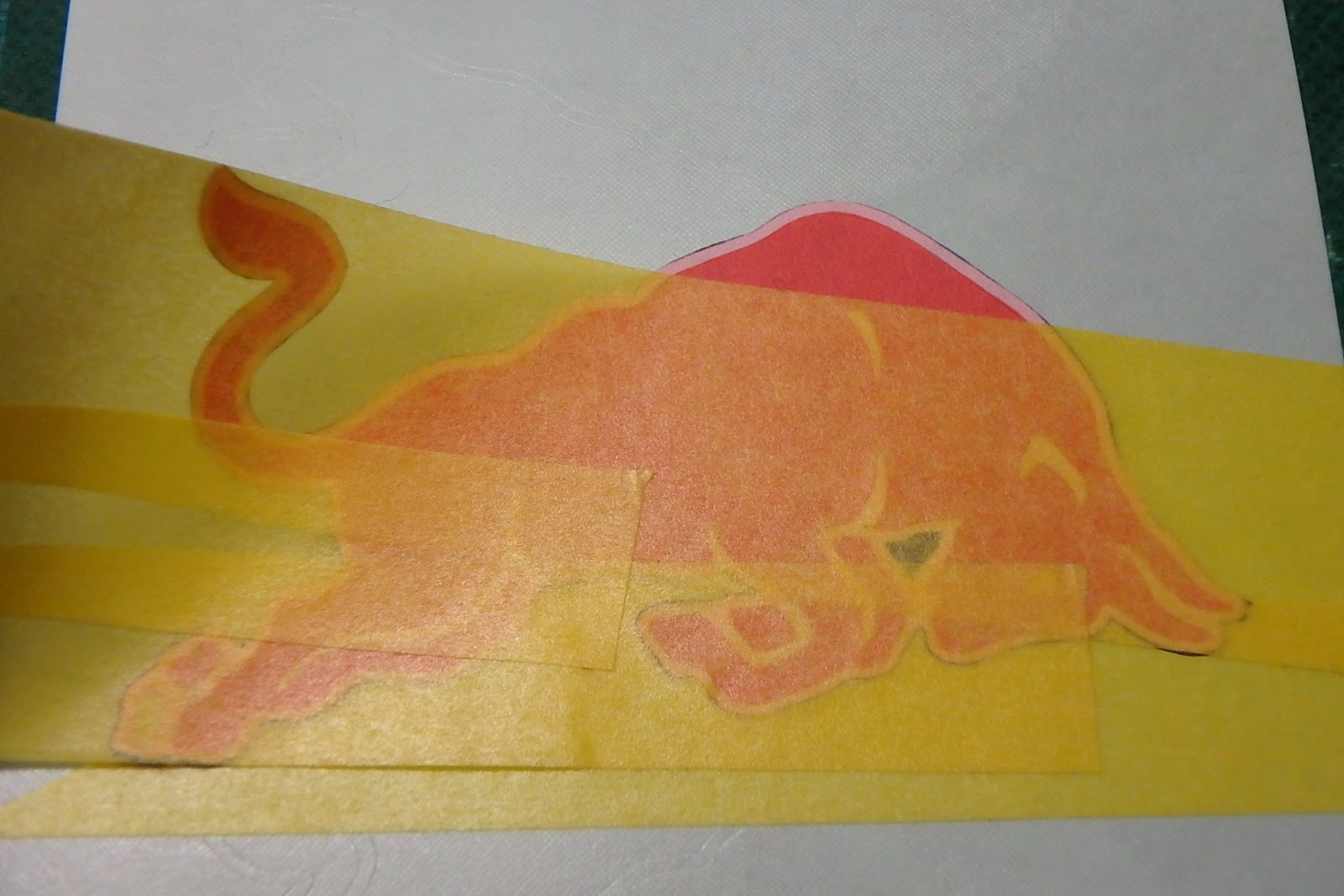

 資料のマ－クを、必要な大きさで普通紙にプリントし、剥離紙に貼り付けた幅広マスキングテープの表面に、ペーパーセメントで貼り付けます。（写真はRB13製作時）

 白いラインの内外を切ります。



不要なマスキングテープを剥がします。

 表面にマスキングテープを貼り

 剥離紙から剥がします。

ナンバー

Red Bull マークと同じ要領で、ナンバー"3"の文字を（予備も含めて）切り出します。
