LOTUS 25 Coventry Climax 1

60年代の葉巻型F1を、F104と同一スケール（1/10）で作ってみたいと、以前からいろいろ考えていました。

完成イメージは
1．後輪駆動
2．4輪独立懸架
3．ナロータイヤ　　です。

オリジナルシャシーは、基本設計に時間がかかるので、既存のシャシーで葉巻型ボディに収められそうなものを探しました。

TAMIYA M-05 （フロントミドシップモーターFF、4輪独立懸架、WB可変）が、WB、トレッドが近い。シャシーも比較的スリム。
FFですが、前後を逆にすると丁度ミドシップ後輪駆動として使えそうです。

早速、キットを購入。

Mini Coupe ボディは、別の機会に使いましょう。


組み立ててみました。

通常は写真の右が車両前側ですが、今回は前後逆（写真の左を前）に使用します。
写真は、足回りを単純に前後組み替えた状態。
リーンフォースやメカトレイを外せば、葉巻型ボディになんとか収まりそうです。

いろいろ問題はありそうですが、なんとかなるでしょう。

TUMBLER 13

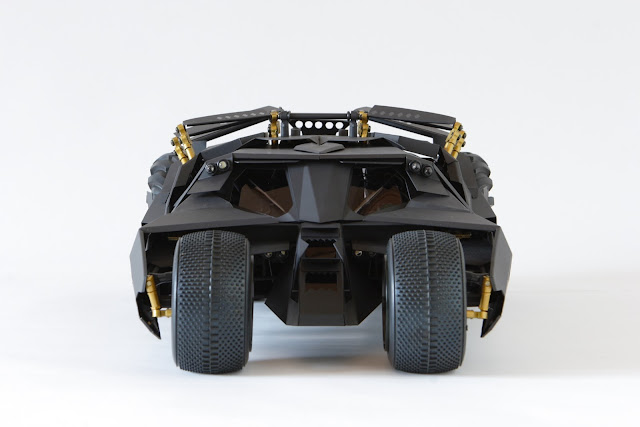

これまで紹介した部品を組み立てた状態です。
（細かい部分は、今後追加製作の予定）

ルーフのフラップは、手動ですが、可動します。



フロア後方にLFDコントロールユニットを設置。遠隔でライトのON/OFFが出来ます。
現状は左右１本ずつのダンパー。

ボディパーツ。



10個のLEDライトを装備。













TUMBLER 12

6．組み立て
㉒ルーフキャリヤ？

 ボールエンドとプラパイプを組み合わせて作ります。

最後に取り付けるリーフパネルに前もって取り付けます。

先に取り付けたルーフパーツの固定ビスを隠すように取り付けます。

㉓センターコクピット装甲

 PET材を折り曲げた装甲パーツ。センターコクピットのウインド部に取り付けます。

キャノン砲やダンパー（アクチュエーター？）は省略しました。

TUMBLER 11

6．組み立て
⑱ホイール

 メッキホイールに追加するPET材で製作したパーツ。

 ディスク面とリム部に取り付けます。

 型を作ってPET材を真空成型したジェットエンジンカウルを、ギヤケース部に取り付けます。


⑲排気管

ルーフ上面パーツにアクリルパイプを造形した排気管を接着します。


⑳ジェットエンジンノズル

 飲料容器を加工して製作したジェットエンジンノズル。


㉑後端フラップ

先に取付けたステーに固定します。片持ちのため、取付け部の強度が足りずグラグラしています。（要補強）
