Vartteri Bottas 2015 2

ロゴの作成

ゼッケンのロゴをグラフィックソフトで作成します。（bの有り無しも作成）

頭頂部のロゴサイズに印刷し、マスキングテープを切り出します。

塗装の乾きを確認して貼り付けます。

蛍光レッドで塗装。

縁取りの内側形状で、ミラーテープをカットし、貼り付けます。

後頭部は、前述のロゴデータから印刷したデカールを貼り付けました。

Valtteri Bottas 2015 1

2015年　Williams Martini Racing　の Valtteri Bottas 選手のヘルメットを製作。

タミヤのフェイス付ヘルメットをベースに、近年のarai風に改造したものを使います。
サーフェイサー→ホワイトサーフェイサー→ピュアホワイト→乾燥が完了しています。

まずは、カラーリング。

ブルーの塗装のためのマスクです。細切りのマスキングテープ（下の方は直線、上の方は曲線にカット）を下から順に貼り、色見切りラインを決めていきます。頭頂部は後から塗装するので、同時にマスクします。

頭部のMARTINIライン

鉢巻き状のMARTINIラインは、MassaとBottasで太さの違う2種類をグラフィックソフトで作成。

 デカール用紙に印刷、カットして貼り付けます。

 頭頂部は、まず薄いブルーを塗装した後で、マスキングテープを渦状に貼り、その上からブルーを塗ります。

マスキングテープを剥がすと、薄いブルーの渦状のパターンが残ります。

マスキングテープを0.5mmの隙間を空けて貼り、細い赤ラインを塗装します。色は蛍光レッド。

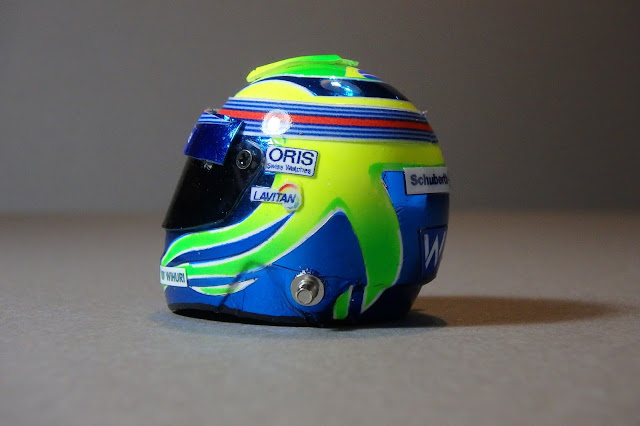

Felipe Massa 2015 4

作業に集中し過ぎて、顔の製作過程を撮影し忘れました。

シールドバイザープロテクターは両面テープで貼っています。

シールドバイザーはM1.4精密ビスで固定。

HANSフックはM2×2mm低頭ビスを使い、ゴム系接着剤で貼り付けています。

Wロゴは、ホワイトのデカール用紙に青地に抜き文字で印刷したものを貼っています。
MARTINIデカールは、目立たない後頭部で継いでいます。端が少し浮いてきています。











Felipe Massa 2015 3 艤装

ヘルメットの艤装です。


スポンサーデカール等の貼り付け

ヘルメットのデカール類は、大きさのバリエーション・余分も含め、グラフィックソフトでまとめて作成・デカール用紙に印刷します。
※カーブしたMARTINIロゴはヘルメット前頭部用、77は別途紹介、Bellは今回使いません


シールドバイザー

ディテールアップ　ヘルメット編　4やSebastian Vettel 5の方法でシールドバイザーを製作します。シールドの形状は、微調整しています。Shurbert特有のフック形状もシールドと一体で切り出しました。

※ヘルメット編4では、伸びの少ない白のマスキングテープを使っていますが、糊残りが多いので、最近は黄色いタイプにしています。強く引っ張らなければ、変形の問題はありません。

フック部をセミグロスブラックで塗装、スモークフィルムを貼った状態。


シールドバイザープロテクター

これまで、2次曲面（デカールの貼り付け）で表現していましたが、今回新しい方法を考えました。ストックしている球面形状のパッケージを使い、プロテクターを立体形状で再現します。写真左が切り出したもの、右がミラーテープを貼ったもの。これにクリヤーブルーを塗装します。

鉢巻MARTINIラインのデータを使って、プロテクター用のデカールを印刷。
（上：Massa用　下：Bottas用）


エアインテークカバー

頭頂部のエアインテークカバーをt＝0.5mmPET板材の端切れで製作。折りを付けた後、プライマー塗布、下地をホワイトで塗装後、イエロー～グリーンのグラデーションに塗装します。


ロゴの作成

エアインテークカバーに描かれているゼッケンロゴを、参考資料を元に、グラフィックソフトで作成。
エアインテークカバーの大きさに調整して、透明デカールにプリント。

塗装が乾いたエアインテークカバーに貼り付けます。ヘルメットへは、塗装を傷めないようゴム系接着剤を使用。

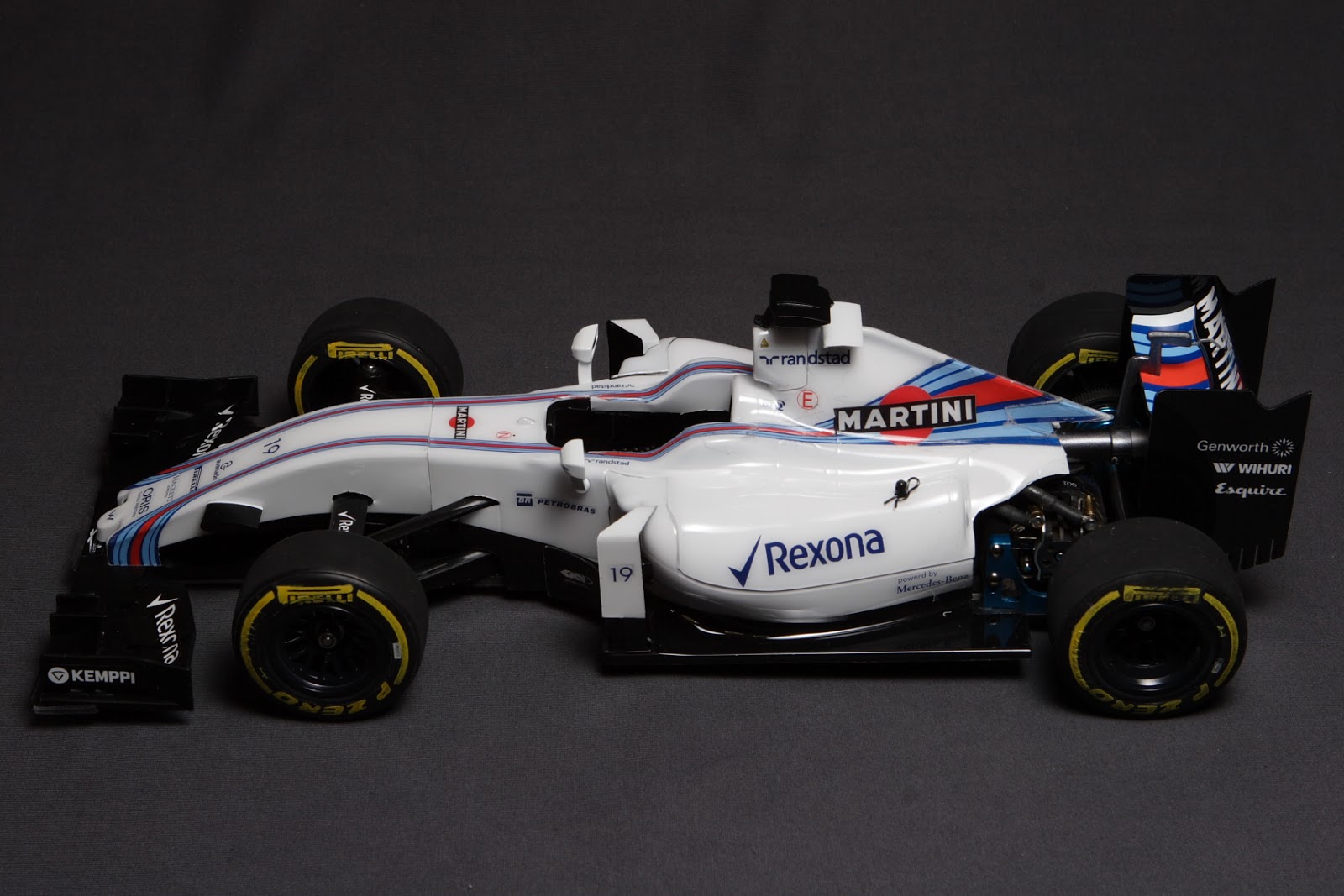

Williams FW37 9

フロントウイングには走行時の削れを防ぐため、中央部と両端にt=1mmPET板を折り曲げて貼っています。

次回は、モンキーシートも作ってみたいと思います。

コックピットは、切り取っています。
