ALPHA TAURI AT02 Honda 37 テールライト 1

Red Bull RB14　10　テールライト 1 とは別のやり方で製作します。

使用するLED

※2023年1月20日　更新

Amazon で見つけた「PTFE 配線付き SMD 0402 チップLED 赤色 20本入り（電車模型 鉄道模型 ジオラマ 模型用）」「PTFE 配線付き SMD 0603 チップＬＥＤ 赤色 20本入り（電車模型 鉄道模型 建物模型 模型電飾 ジオラマ）」を使います。

※チップLEDの大きさと配線が違いました

チップLED の発光部。

※ワイヤー部は透明素材で覆われています

ライトユニットの制作

透明丸パイプを3列×5列に組み合わせます。

クラッシャブルストラクチャーの造形に使っているアルミ角パイプ（内寸13mm×8mm）に収めたいのですが、TAMIYA 製は直径3mmなので、もう少し細い素材を探します。

直径が2.5mm程度の透明パイプを探しました。

使用するチップLED と同じく Amazon で見つけた「模型材料・工作材料 CTB-3（透明アクリルパイプ 2本入り）長さ375mm 外径2.4mm（内径1.3mm）。

2.4mm×5=12.0ｍｍ、2.4mm×3=7.2mm　これなら収まります。

10mm 程度の長さで15本切り出し、縦3列×横5列に接着します。

チップLEDケーブルが収まりやすいようパイプの一部をV字にカットします。

チップLEDのコードを通して発光テスト。

さあ、上手くできるでしょうか。

ALPHA TAURI AT02 Honda 36 リヤウイング 3

TAMIYA COLOR X-3 ロイヤルブルーの塗装

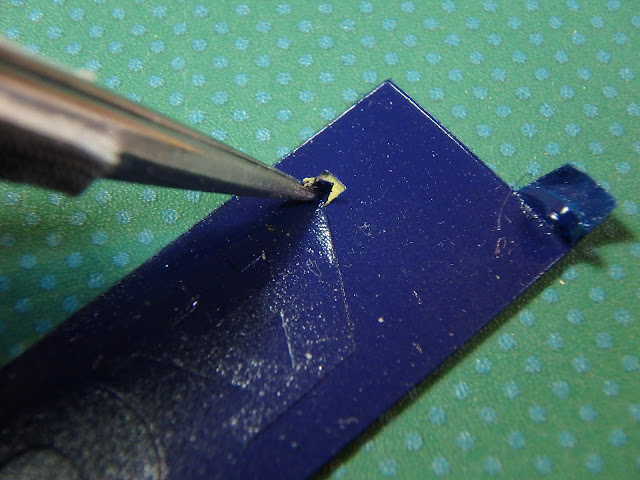

マスクを剥がします。

アッパーエレメント・DRS可動部。下面の "D" の上部マスクが不良でした。

アッパーエレメント・固定部の上面・下面を貼り合わせます。

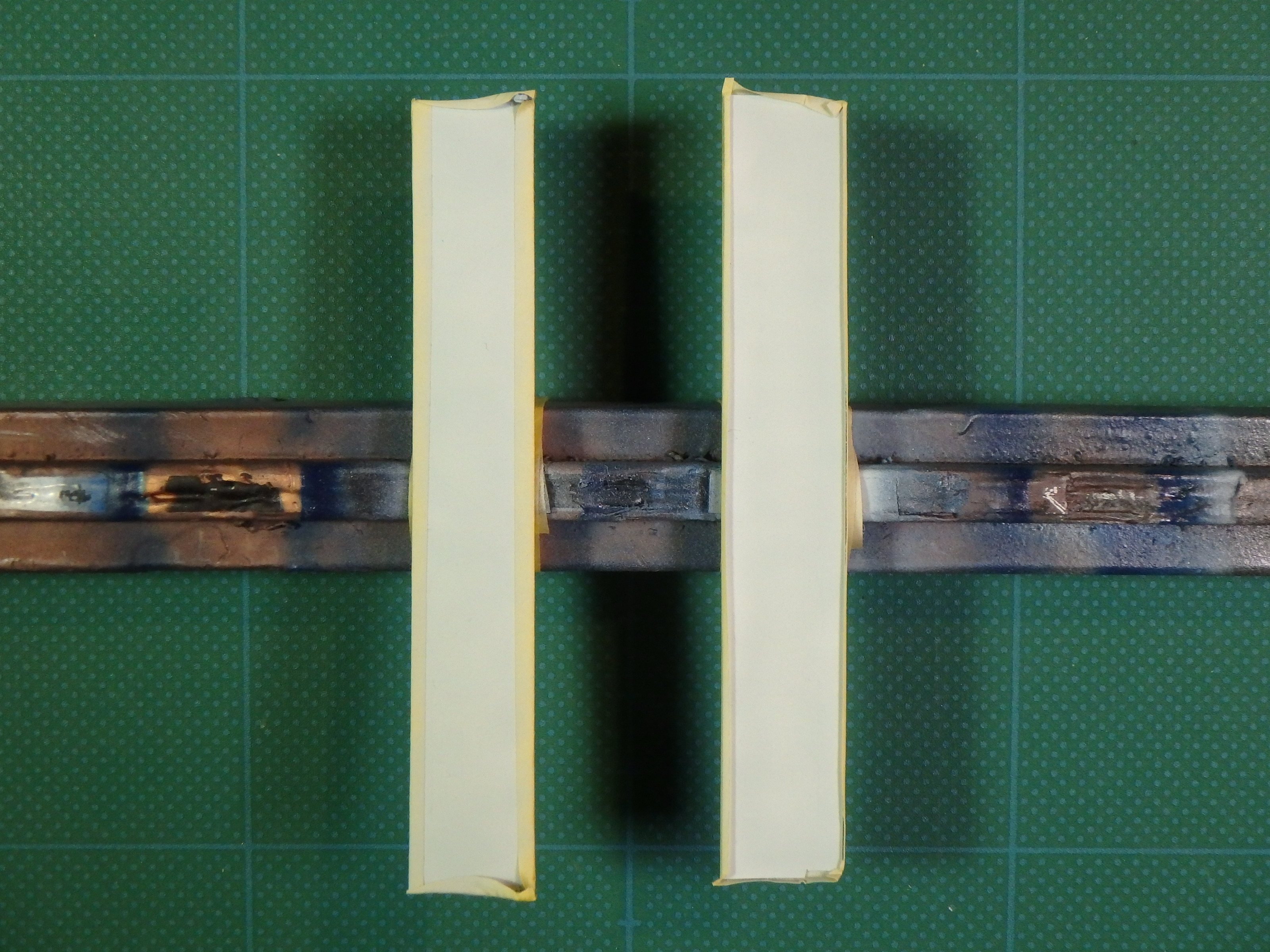

片方に両面テープを貼り付け

貼り合わせます。

※フラットクリヤーの塗装を忘れました　後から塗装します

M1.4精密ねじでサイドパネルに仮組します。

マスクを剥がしたアッパーエレメント・DRS可動部にTAMIYA COLOR X-2 ホワイトを塗装します。

表面のマスクを剥がしてホワイト塗装の確認。

※剥がさなければよかった！

塗装したホワイトの裏打ちに TAMIYA COLOR XF-23 ライトブルーを塗装します。

※ホワイト塗装のみだと貼り合わせた時、反対側のグラフィックが透けて見えるので

※隠ぺい力のある明るいグレー系がいいと思います

もう一度表面をマスクして塗装します。

※端面までマスク

アッパーエレメント・固定部とDRS可動部にフラットクリヤーを塗装します。

※DRS可動部は上下面2回塗装

アッパーエレメント・DRS可動部を両面テープで貼り合わせます。

形状より大きな両面テープを貼り

はみ出た部分をカットします。

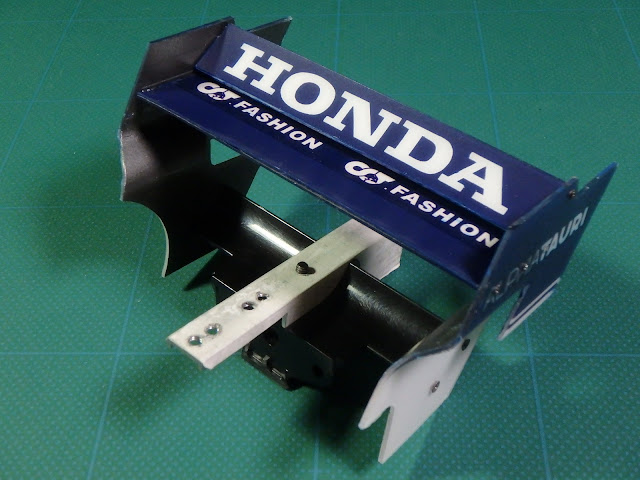

後部1箇所をアッパーエレメント・固定部と同じにM1.4精密ねじでサイドパネルに固定します。

ALPHA TAURI AT02 Honda 35 リヤウイング 2

アッパーエレメントの制作

素材にはペットボトルの二次曲面を使います。

今回は、炭酸飲料水ではなく調味料（ソース）のPETボトルです。

必要部分の切り出しの目安に、マスキングテープを貼ります。

必要寸法より少し大きめに切り出します。

アッパーエレメント・DRS可動部の "HONDA" ロゴの大きさの検討。

サイドパネル側の取付穴を開け直します

プッシュピンで印しを付けます。

直径1mmのドリルで穴を開けます。

アッパーエレメント(可動部）取付け穴にM1.4のねじを切ります。

サイドパネル後端の切り欠き

”HONDA" ロゴのマスクの切り出し

ストックの台紙の上に幅広のマスキングテープを貼ります。

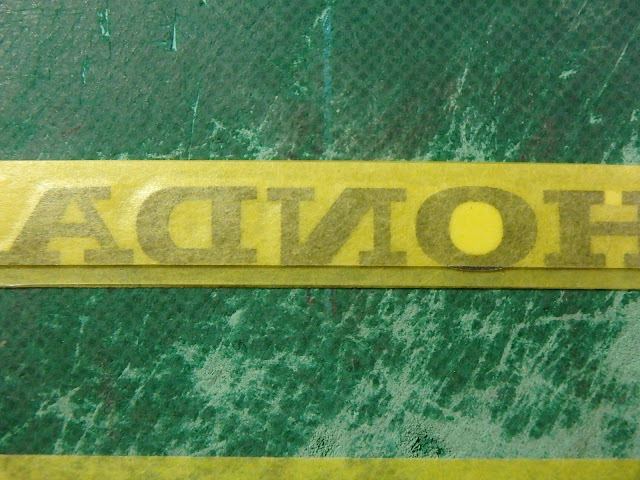

普通紙に鏡像印刷した "HONDA" ロゴをペーパーセメントで貼り付けます。

ロゴを切り出します。

切り出したロゴの表面に貼ったマスキングテープを、アッパーエレメントの上下幅に合わせてカットします。

アッパーエレメントの上端にマスキングテープを合わせて、貼り付けます。

アッパーエレメント（固定部）のロゴをデカール用紙にプリント。

表面に透明両面テープを貼り付けます。

サイドパネルへの取付け部分の切り欠き。

貼り付け位置がずれないようにマスキングテープで仮留めして貼り付けます。

アッパーエレメントの固定部と可動部の上面と下面の計4部品を塗装します。
