ALPHA TAURI AT02 Honda 1 インダクションポッド

2021年 F1 世界選手権で2014年以来7年ぶりとなる日本人ドライバー角田裕毅選手とピエール・ガスリー選手が駆る Scuderia ALPHA TAURI AT02 Honda を製作します。

シャシーはTAMIYA F104 。

TAMIYA タイプ2017 ボディに、ノーズやインダクションポッドなど自作真空成形パーツを組み合わせます 。

まずは、インダクションポッド。

タイプ2017 のインダクションポッドは楕円形状なので

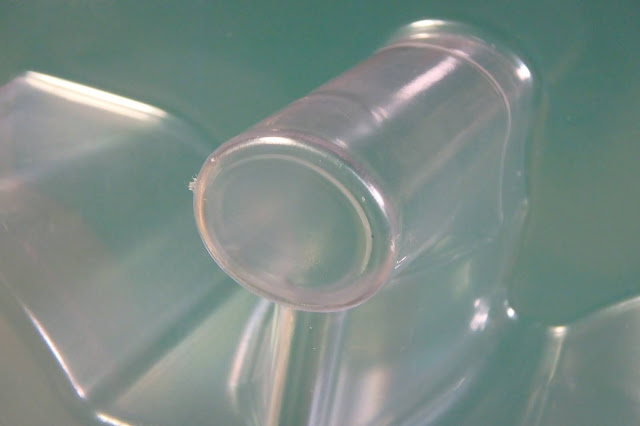

これまで製作した横・長円形のものより一回り大きな真空成形型を新たに製作します。

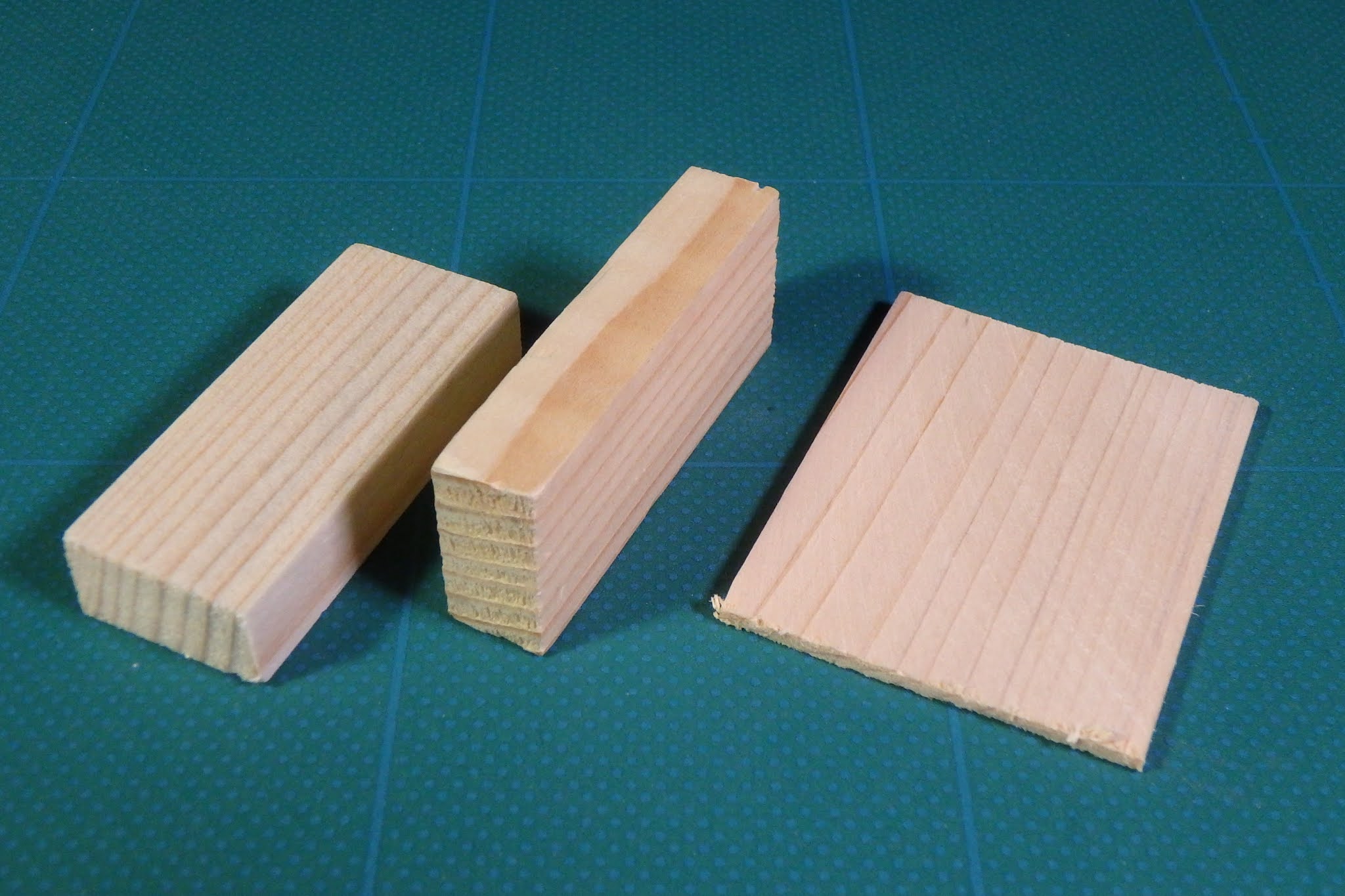

工作材を組み合わせて、基本形状を組み立てます。

垂直面はタイプ2017の平面形状に近い形状に。

開口形状は実車の写真を参考に。

Rを整えて、基本形状を造形します。

パーツ研磨 2 モーター

TAMIYA キット付属のモーターを磨いてみました。

左：マブチRS-540SH　右：540-J（２個とも）

マブチRS-540SHはラベルが貼っているので、印字だけのジョンソンモーターを使います。

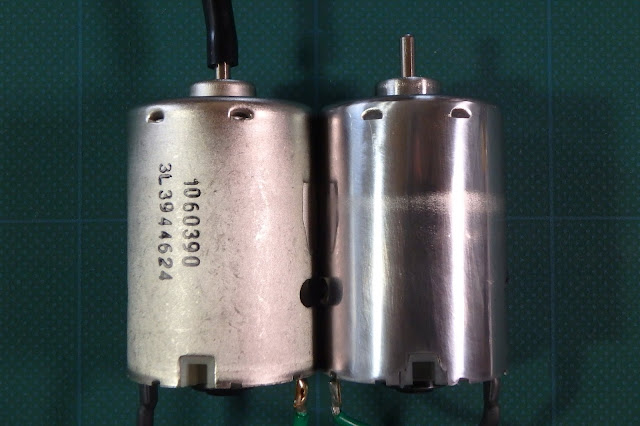

左：未研磨　右：サンドペーパー#240で研磨

未研磨の梨地と比較して、ギラギラしてきました。

#240なので磨き傷が目立ちます。

左：未研磨　右：サンドペーパー#400で研磨。

磨き傷が細かくなり、光沢が出てきました。

左：未研磨　右：サンドペーパー#800で研磨。

左：未研磨　右：サンドペーパー#2000で研磨

研磨剤を塗り

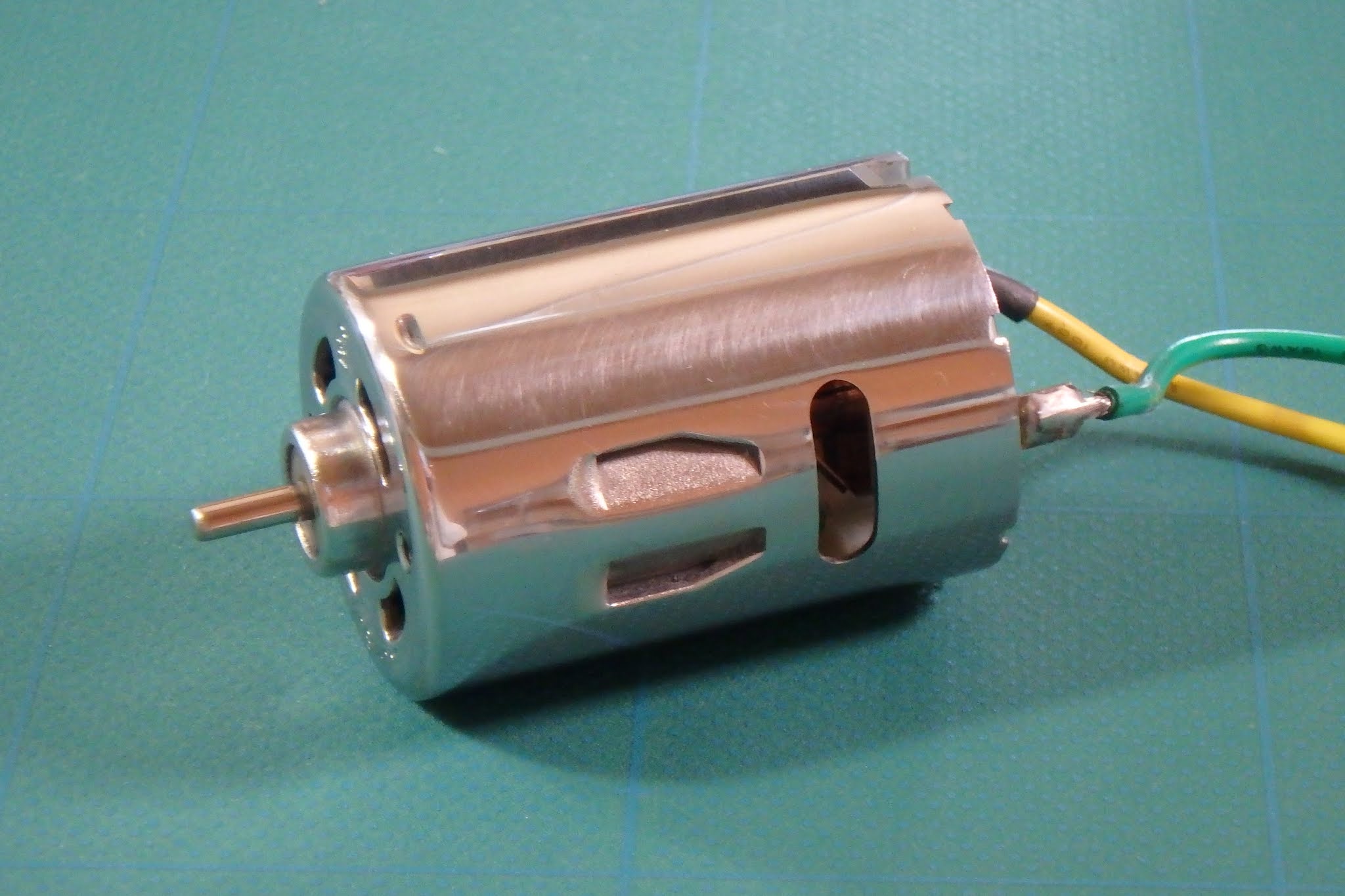

バフ掛け。

左：未研磨　右：バフ掛け

残った磨き傷が気になります。さらに細かい研磨剤を使って鏡面にしたいですね。

左：未研磨　右：研磨

パーツ研磨 1

古いキットの整備に合わせて、パーツを磨いてみました。

研磨のやり方

１．表面が傷付きなどでかなり荒れている状態

①サンドペーパーやヤスリで面を整えつつ、徐々に細かいサンドペーパーで磨く

②研磨剤を塗り、バフ掛け（電動ドライバーを使用）

２．表面が汚れのみで綺麗な状態

研磨剤を塗り、バフ掛け（電動ドライバーを使用）

※以下の写真はほとんどバフ掛けのみです

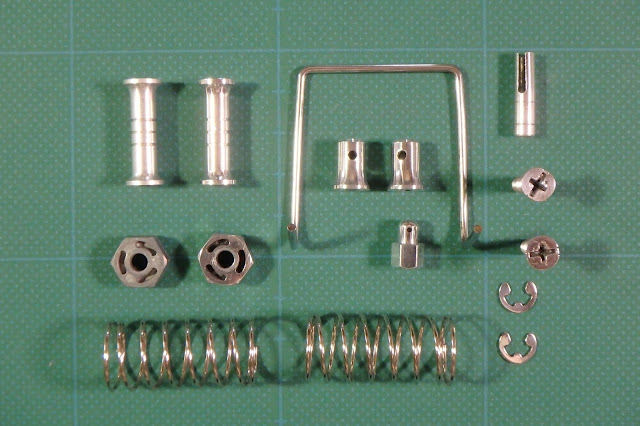

分解したパーツ。（抜粋）

ダンパースプリング

Eリング

アルミポスト（左：未研磨　右：研磨）

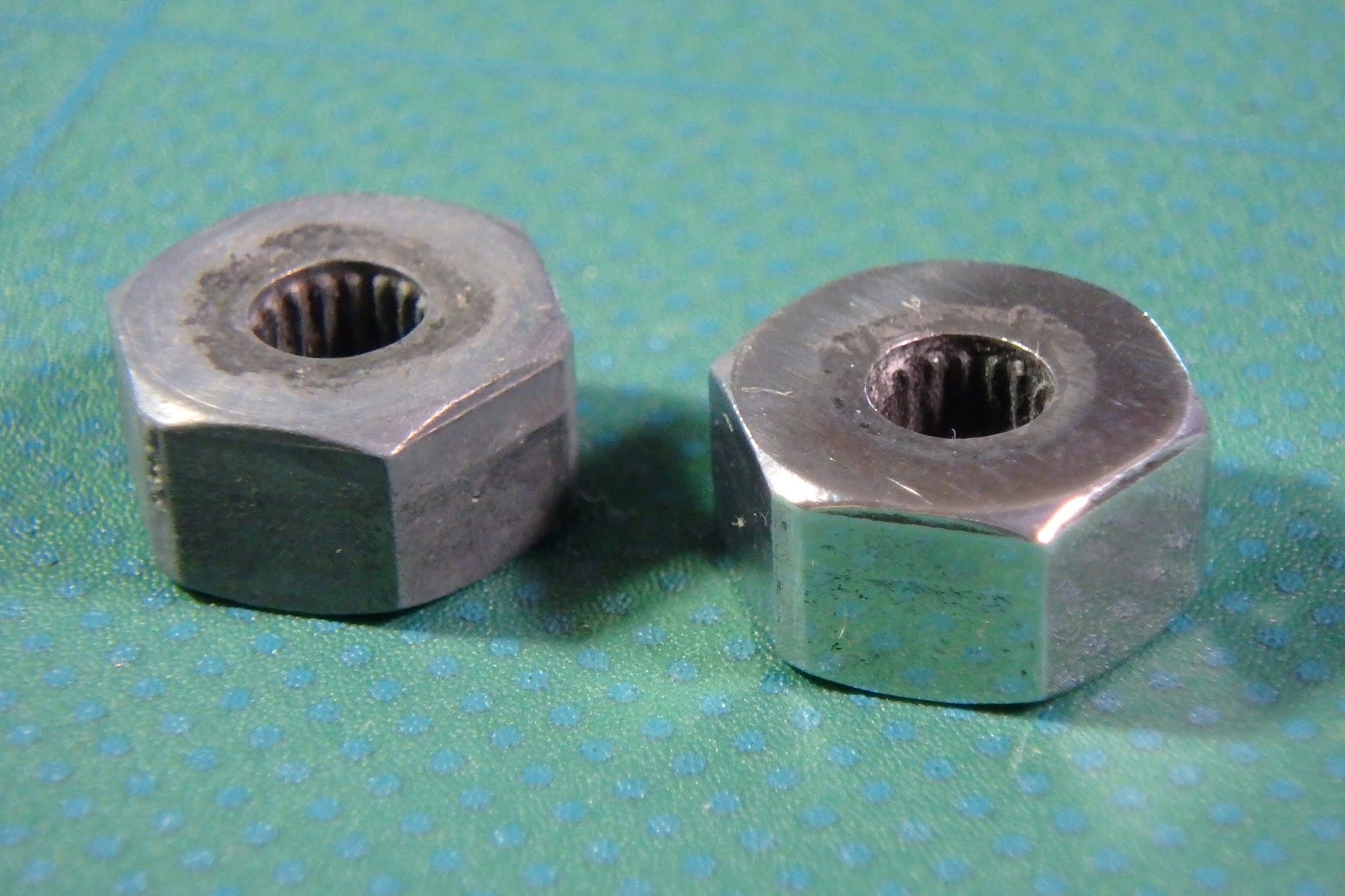

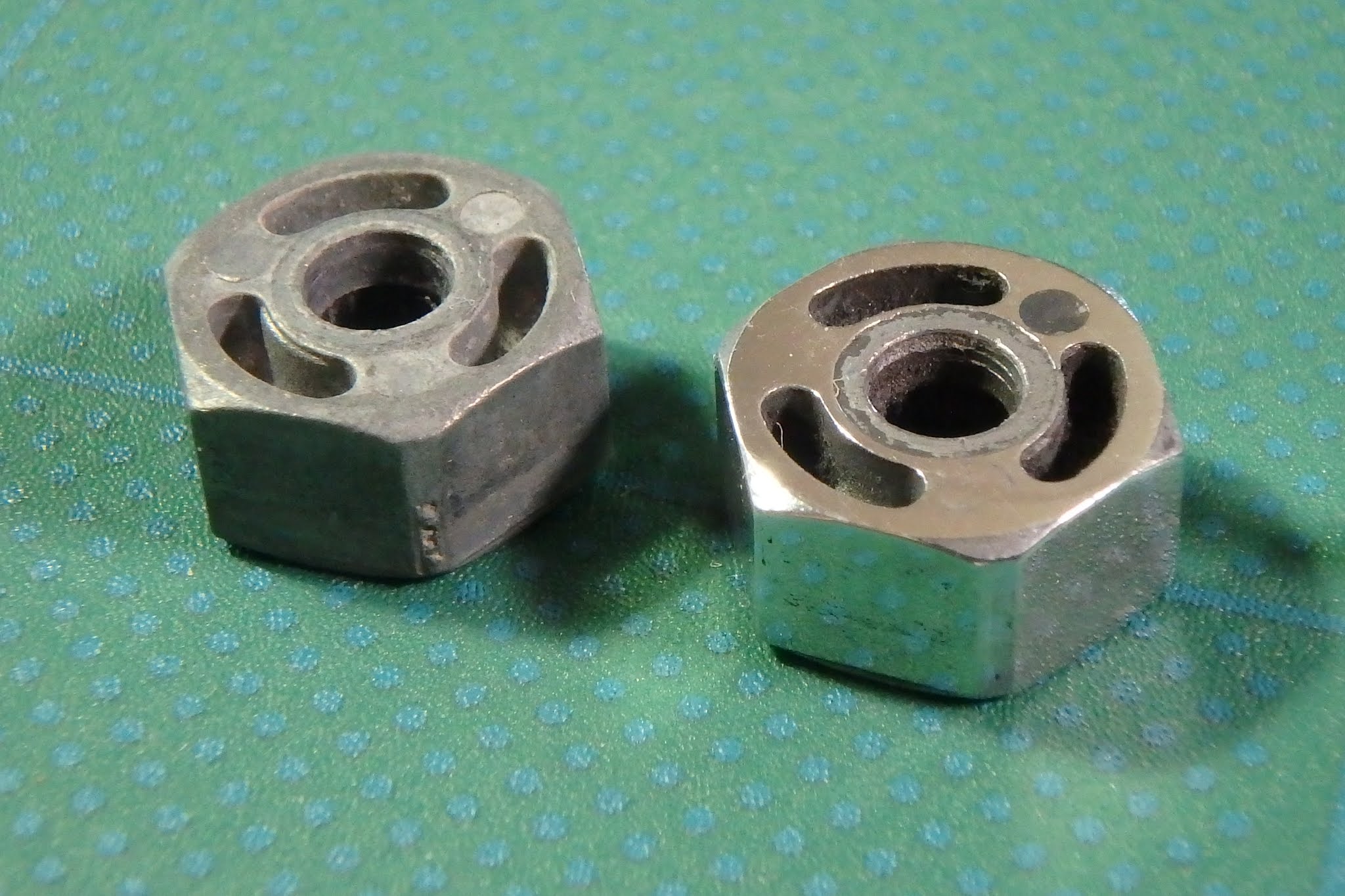

ホイールハブ・ホイール側を上に（左：未研磨　右：研磨）

ホイールハブ・デフ側を上に（左：未研磨　右：研磨）

ねじやナット類も研磨すると、ピカピカになりました。

Red Bull RB7 on SNOW 3

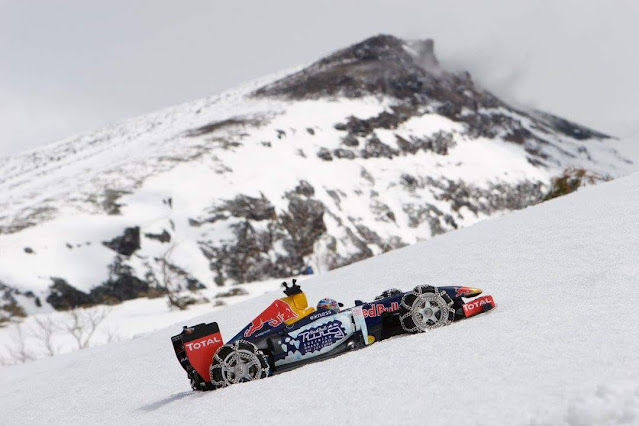

雪山で撮影。

※雪面はしまっていましたが、表面の新雪で上手く走行できませんでした

以前製作したRed Bull RB6 ボディ（TAMIYA Ferrari F60）に、自作した Red Bull Ring グラフィックをラッピング。2016年にオーストリア・キッツビュールの特設コースをデモ走行した RB7 （当時はToro Rosso の Max Verstappen）を再現。

You Tube → RC F1 014 Red Bull RB6 Max Verstappen in Snow Mountain

シャシー　　　　　：　F104
ボディ／ウイング　：　TAMIYA　Ferrari F60

足回り　　　　　　：　F103GT

ホイール／タイヤ　：　フロント　1／10ツーリングカー　／　リヤ　1／8？？？
ラッピング　　　　：　自作（表貼り）

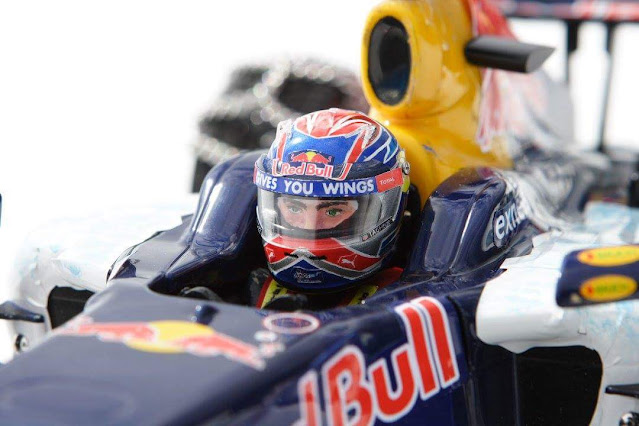

自作パーツ　　　　：　可動ドライバーフィギュア、オンボードカメラ、アクションカメラ、タイヤチェーン

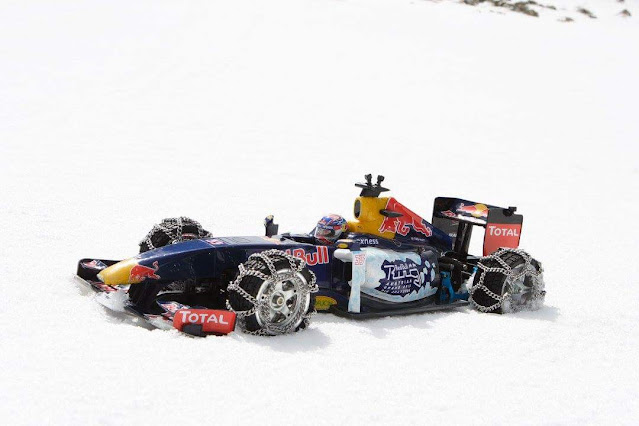

日差しが強く気温も上昇、走行後の着雪がひどいです。

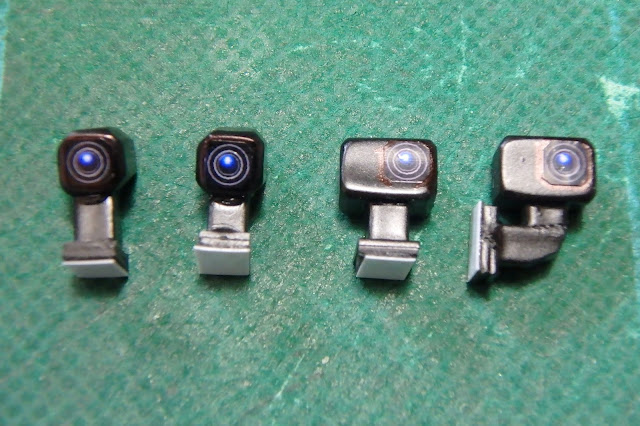

Red Bull RB7 on SNOW 2 オンボードカメラ＆アクションカメラ

レース時に搭載しているオンボードカメラ（デモ走行時はダミー？）と、デモ映像に映っているアクションカメラ（GoPro？）を製作します。

１．オンボードカメラ

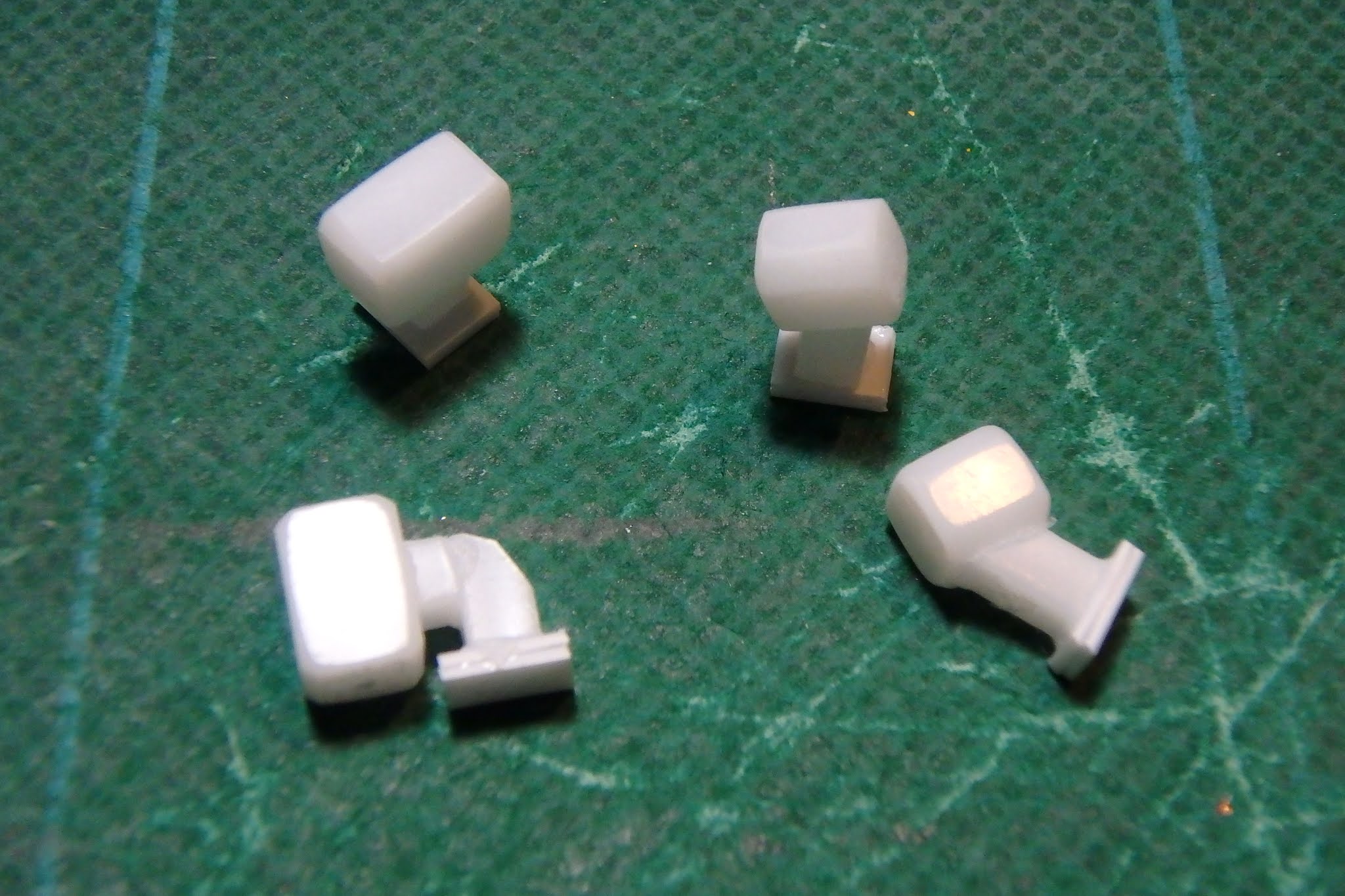

ストックのオンボードカメラに造形を追加します。

厚さ0.5mmのプラ板を貼り付けます。

パテなどで全体の造形を整えます。

２．アクションカメラ

アクションカメラは TAMIYA プラ材5mm角棒（長さ5mm：HERO 4 Session? 、長さ7mm：HERO 4）を使い造形。マウントベースは TAMIYA 白色プラバン 0.5mm厚を4mm×5mm程度にカットし、2枚を貼り合わせます。

支柱は TAMIYA プラ材3mm角棒を3～4mm程度にカット。カメラの取付け角度に応じて、斜めにカット。マウントベースの中央に、支柱を接着し、支柱の上に本体を接着。
※塗装の前に、カット面やバリ、角Rを整形しています

３．塗装

サーフェイサー→セミグロスブラックを塗装。

マウントベース裏に両面テープを貼り付け。

４．艤装

グラフィックソフトでレンズのイメージを作成。ラベル用紙にプリントします。

切り出して角を落とします。

レンズ部に貼り付けます。

切り出した端面を黒マーカーでブラックアウト。

オンボードカメラとリヤウイング側面に貼り付けます。
