Andretti Autosport IR-12 Honda #26 2

ボディ原型（木組み）

ボディを真空成形するための原型を製作します。

写真を参考に描いた図面を基に、組み立てていきます。

 切削の手間を省くため、角材や板材などを細かく組み合わせています。大きな2次曲面は湿らせた薄板をまげて貼り付けて造形し、中空部分には石塑粘土を詰めて強度を確保します。

スラントノーズ。この上にさらに一枚、板を貼ります。

複雑なコクピット周辺。作りながら形状を整えていきます。

 造形がよくわからないテールエンド。シャークフィン様の垂直パネルは真空成形では難しいので、基本形状のみ造形し、残りは後付を予定。

リヤタイヤの前部。後部＝リヤウイング一体の部分は別型で造形。中空の部分には石塑粘土を詰めます。

空気の抜けと造形の手間を省くため、裏面は中空（上げ底）です。

 ノーズ部に板材を貼り付け

外周をカットして平面形状を整えます。

これに石塑粘土を盛りつけます。

BATMOBILE Batman v Superman Dawn of Justice 12

ボディカラー

映画公開前に、インターネットでいろいろ情報を調べました。YouTubeなどにアップされていた動画を見ても、いまひとつ実車の色がわからなかったので当初はジャーマングレイを塗装しました。

映画が公開されても、画面ではっりきした色がよくわかりません。その後、YouTubeの動画が増え、どちらかというとメタリック系のように見えてきたので、再塗装を行いました。

※これまで紹介しているパーツには、既に再塗装色のものもあります。

MR.HOBBY の Mr.METALCOLOR　MC 211 アイアン。
塗装・乾燥後、やわらかい布などで磨くと、金属の質感が得られる塗料です。

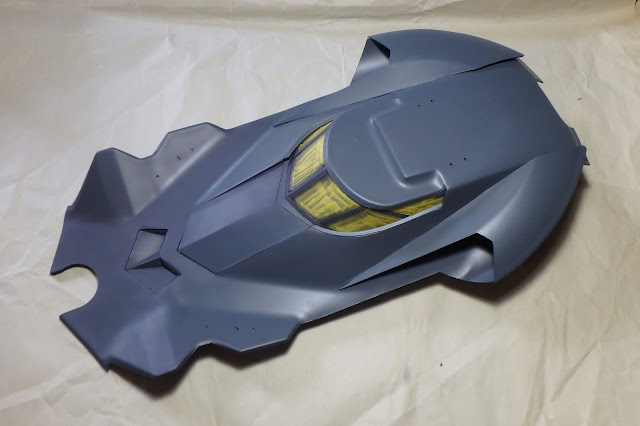

 アッパーボディ。ウインドウ部をマスクして塗装します。

タイヤをマスクして、前後ホイールガードを組んだまま塗装（エアブラシ）。

※サイドポンツーンは、センター部のディテールアップを追加前の状態です。

Andretti Autosport IR-12 Honda #26 1

2017年インディカーシリーズ第6戦・第101回インディアナポリス500マイルレースで日本人初優勝のAndretti Autosport 佐藤琢磨選手のIR-12 Honda を作ってみたくなりました。

基本構想は以下の通り
1．ベースはTAMIYA F104。WBはそのまま、トレッドはインディカーらしく少し幅広に
2．ボディは自作　スラントノーズや空力ボディライン、リヤウイング（カウル）などIR-12の特徴を再現
3．インディカーらしいギミックの搭載

バージボード？部はボディ一体ではなく、別パーツで考えます。
リヤのウイング一体タイヤガードが難しそうです。

俯瞰写真を参考に描いた平面図を基に原型のベース板を切り出し、F104の仮組シャシーを載せて、ボディや部品のレイアウトをイメージします。

BATMOBILE Batman v Superman Dawn of Justice 11

サイドポンツーン

方眼ボール紙を使いペーパーモデルの要領で造形を整え、最終的にt=0.5mm PET板材を折り曲げて造形。
※作業中の記録写真を撮り損ねました。以下の写真は塗装を済ませたものです。
※塗料については後述


前後のサイドポンツーンの間のディテールアップパーツです。

折り曲げたPET板とTAMIYA プラ材の角棒やパイプを組み合わせて造形しています。



写真は、形状を部分修正していて最終塗装前の状態です。

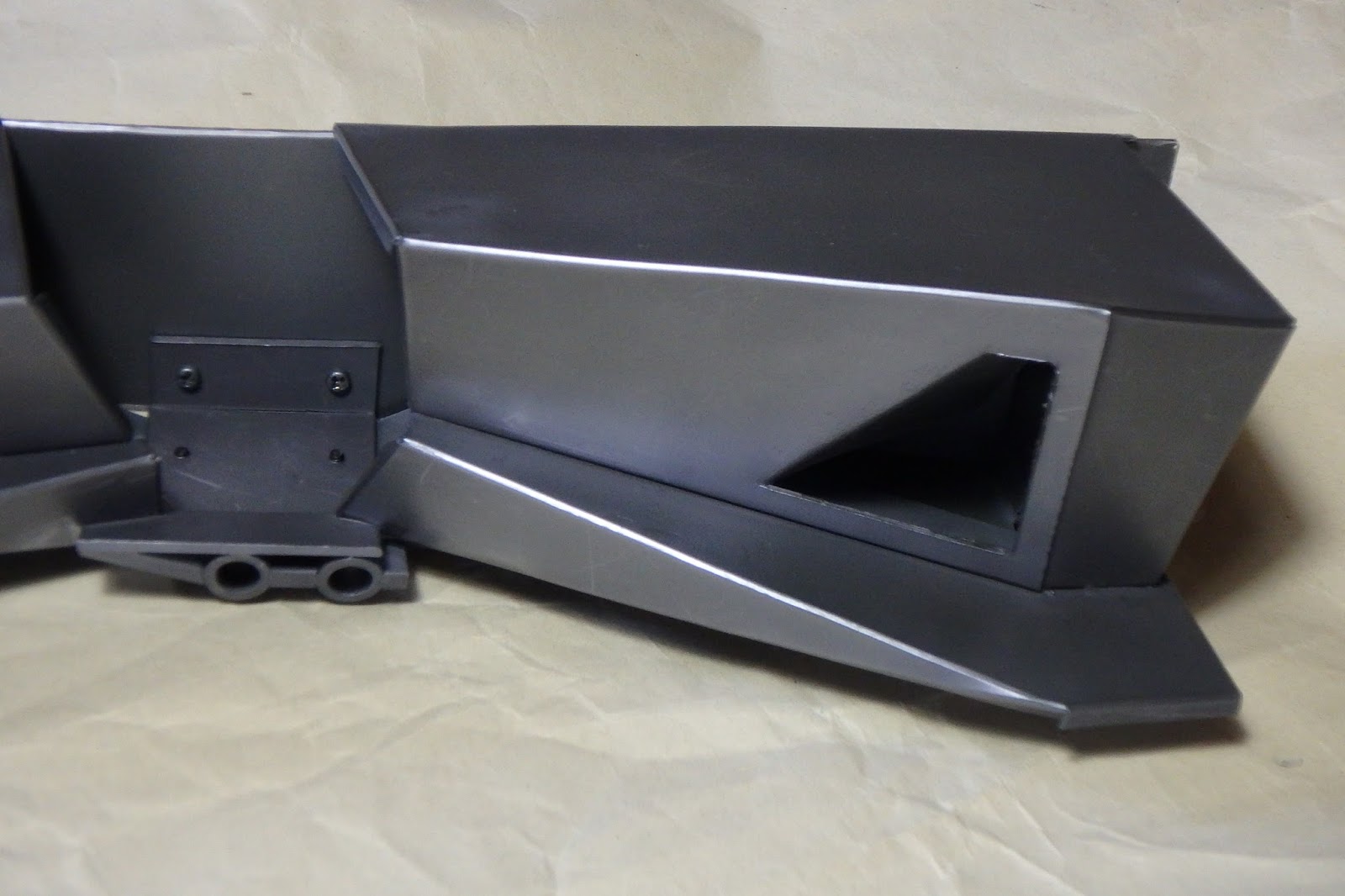

サイドポンツーンに組み付けた状態。

 取付け部がよく見えますが、アッパーボディを付けると目立たなくなります。

表面の一部を内側に折り曲げて開口部を表現。

裏側（下側）形状。写真で上に見える板状の部分をシャシーに固定してサイドポンツーン全体を保持します。
