TUMBLER 10

6．組み立て
⑨フロントウインドウ部の装甲

 マスク状装甲（左）と、中央部装甲（右）。

中央部装甲で、マスク状装甲を押さえています。
※これまで紹介した装甲パーツの固定は、艶消し黒に塗装したM2ビスを使用しています。


⑩フロントウインド上部の装甲

フロントウインドの上、庇状の装甲。 折り曲げた左右の部分に、ルーフの内側（LEDライトのコード部分）を引っ掛けルーフの前側を固定します。

 中央部装甲の取付けビスを隠すように、上から重ねて取り付けます。

ルーフを重ねる。


⑪ルーフ上面と後部のパーツ

 左２つはルーフ上面。
右上は後端フラップのステー（t=1mm PET板を成形）
右下はエンジン（ギヤケース）ガード状のパーツ。市販のU字ナット（スチール）を使用。

 U字パーツはリヤダンパーステーにタイラップで固定。

 ルーフにもう一つのパーツを載せ、M2ビスで共締めします。


⑫センターコクピット

 センターコクピットは、内側のウインド部と外側の装甲の2部品。


⑬ルーフサイドのフラップ（前方と2番目）

十字状のパターンは、塗装をマスクして再現（材料のクリヤー表面）。

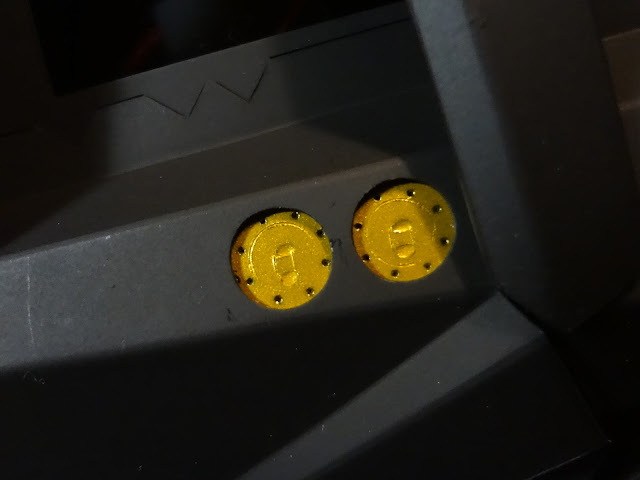

⑭側面装甲の給油口ハッチ

PET板の表面に部品っぽい彫刻を施し、塗装。
※最初の組立時、チタングレーっぽい塗料がなく、ゴールドで塗装しています。

⑮ルーフ後部からキャビン側面にかけての装甲

 この部品にステーを介してフラップを付けます。

フラップのステーは、ボールエンドと内径3mmプラパイプを組み合わせたもの。ゴールドに塗装しています。ステーは取り付く角度を調整して固定しています。


⑯ルーフ側のフラップステー

⑰フラップの取付け

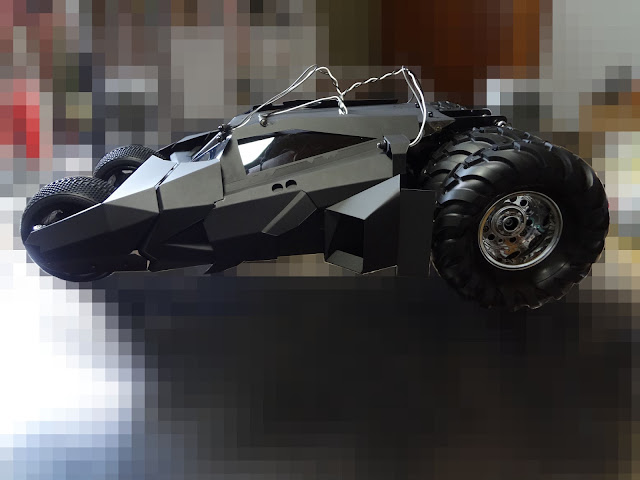

左右のダブルタイヤを、ハイリフト用に揃えました。

TUMBLER 9

6．組み立て
⑥側面の装甲1

リヤタイヤの前側に取り付けます。

⑦側面の装甲2

⑧ルーフ

 ルーフは、各ピラーとAピラー部・ライトの遮光板まで、1枚のPET板を折り曲げて造形。
車両後方（写真左側）の穴は、ボディマウントの穴位置の印し（左端）とルーフ上面の造形部品を取り付けるためのネジ穴（間隔の狭いほう）です。

Aピラー部・ライト部にはLED取付け用の穴を開けています。

LEDライトを取り付けたルーフを仮り組み。
インナーボディ一体のフロントウインドウは折り曲げたPET板にスモークフィルムを貼っています。

TUMBLER 8

6．組み立て
③キャビン側面装甲

上面の給油口状の部分は、取り付ける部品を作っていないので、穴が開いたままで仮組みします。

④フロントサスペンションアーム装甲

TUMBLER　7 でフロントサスペンションアームに取り付けたブラケットに固定します。

⑤キャビン側面ライト
白色LEDでキャビン側面のライトを再現します。

Φ5.5mm一穴パンチで開けた穴にΦ5mmのLEDライトを取付け、内径5mmのOリングで固定します。

TUMBLER 7

6．組み立て（続き）
②フロントサイド
サスペンションアーム基部に付くボックス状の装甲。

エアインテーク（？）部は、折り曲げによる一体成形です。

キャビン側面への取付けは、上部は側面前部に取り付けたビスに引っ掛けて。下部はキャビンの底部にビスで固定します。

フロントサスペンションアームの装甲板ブラケット。写真は車両右側用。
穴は固定用ですが、位置を修正したので余分に開いています。
※撮影後に、フロントホイール取付けボルトと共締めする部分を追加しました

ボックス形状の装甲とサスペンションアームの装甲ブラケットを取り付けたところ。
